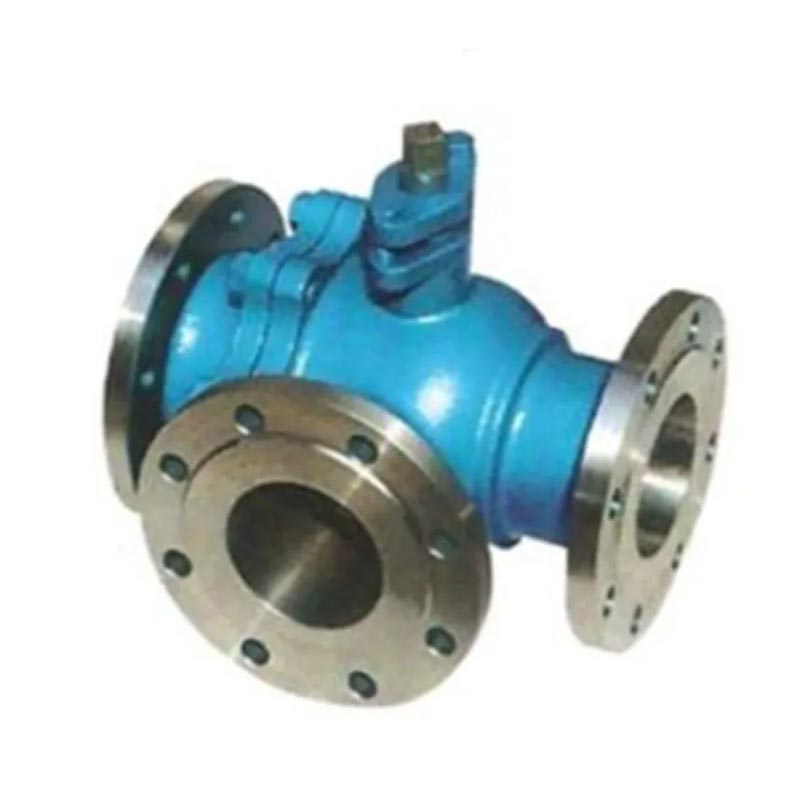

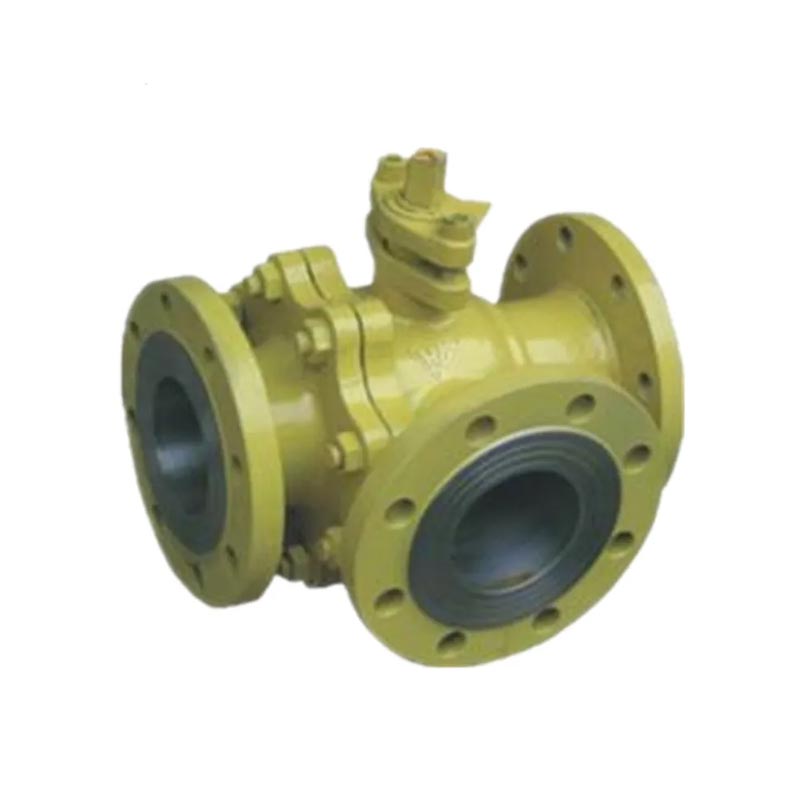

Joepai高品質の炭素鋼フランジ付き3ウェイボールバルブ（WCB材料） マルチチャネルスイッチングを必要とする産業システム用または マージ機能。 T字型またはL字型のチャネル構造をサポートします メディアの流れ方向と流量を柔軟に制御できます。製品 PN16からPN40までのさまざまな圧力レベルを満たし、標準フランジを使用します 接続用。石油、化学物質、給水で広く使用されています。 効率的な流体スイッチングとシステムを実現するためのパイプライン、およびプロセスパイプライン 統合。

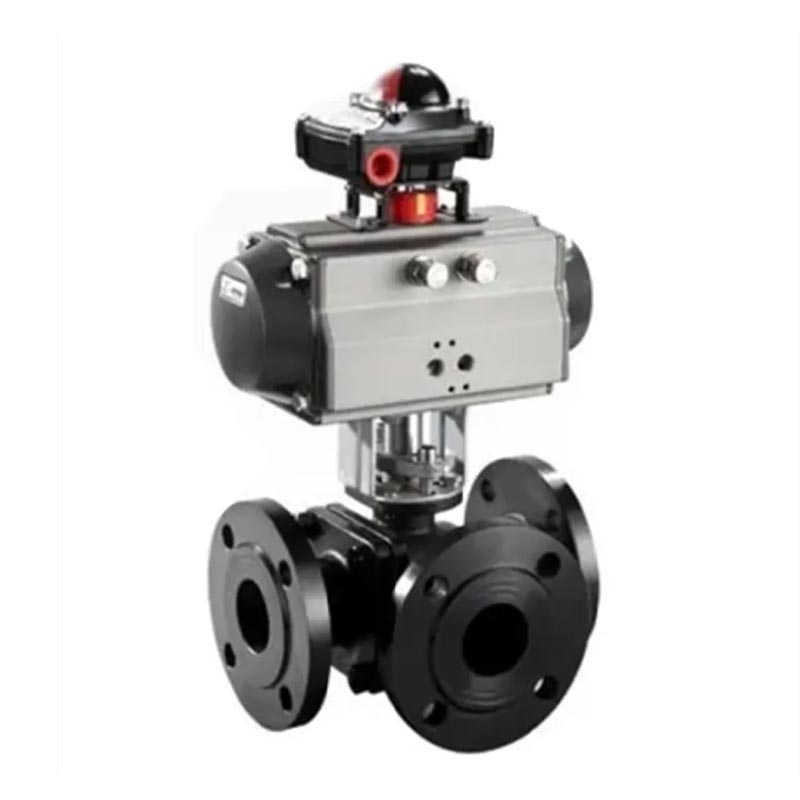

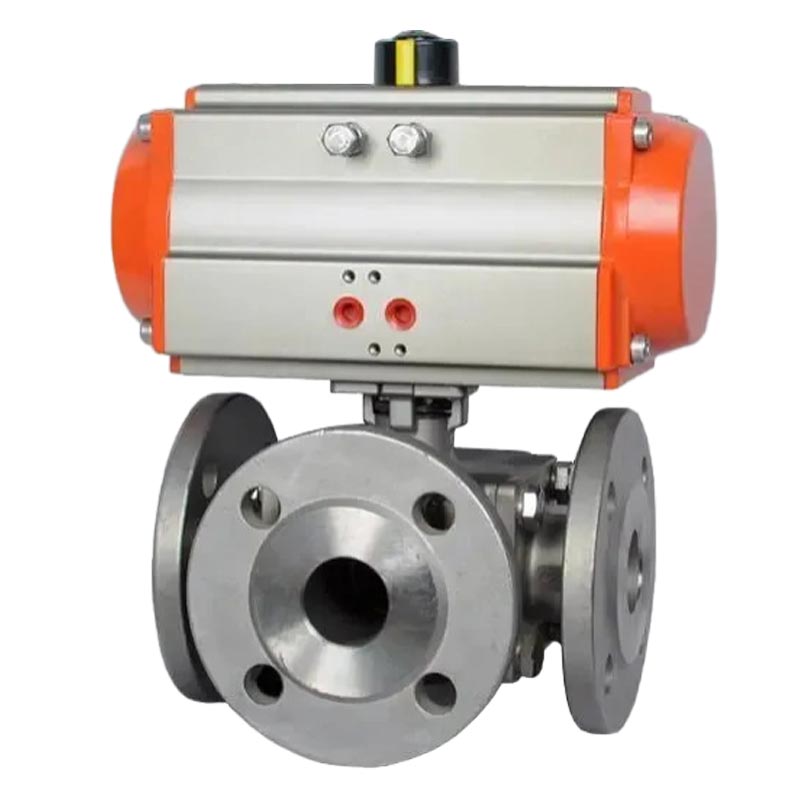

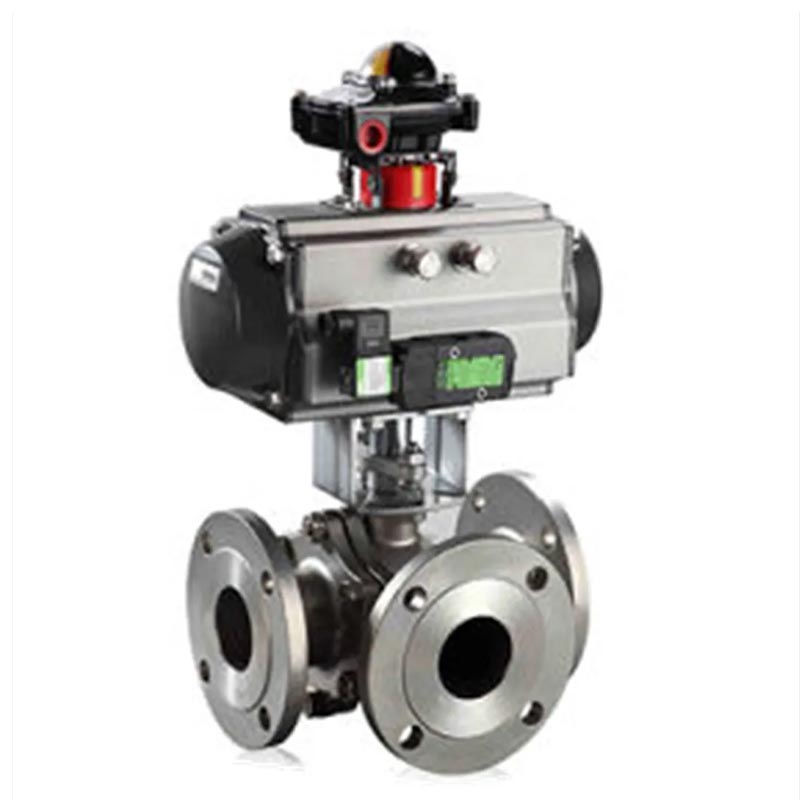

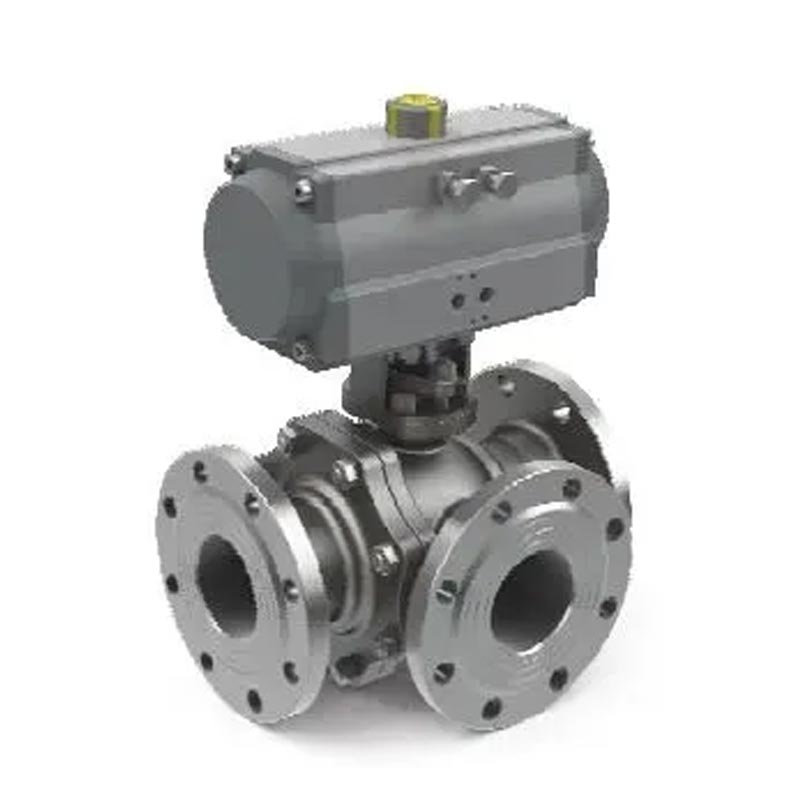

炭素鋼は、空気圧で3ウェイボールバルブをフランジングしました
アクチュエータ
1。材料炭素鋼/SS304/316/304L/316L（WCB/CF8/CF8M/CF3/CF3M）
2。サイズ1/2 '' 〜8 ''（DN15〜DN200）
3.認証ISO9001
4。ポート削減ポート
5。作業圧力150lb/PN16
6.接続終了RFフランジ
7。作業温度。 -20〜300ºC
8。適切な中程度の水、天然ガス、油、腐食性液体
9。シールPTFE、RPTFE、ppl
10。ロックオプション
11。API598による検査とテスト
その他もフランジボールバルブ、ゲートバルブ、グローブバルブを製造しています。
バルブ、消火栓バルブ、ブースターバルブ、完全に溶接ボールバルブ＆Y
ストレーナーなど。
| 形状 | タイプT、L 3ウェイボールバルブ |
| 内径DN（mm）内 | DN15-DN300 |
| 公称圧力 | 1.6 2.5 4.0製品 |
| 液体範囲 | 空気、水、ガス、油、および 石油化学製品腐食性培地 |
| 作業温度 | ハードシール：-40-300 ソフトシール：-40--180 |
| 流出 | 0 ANSIB16.104STANDARDに準拠しています |
| 主な素材 | バルブボディ：WCB 304 316 316L スプール：304 316 316L |
| シートフォーム | ステンレス鋼の移動可能なハードシール、 PTFEソフトシール |
| 表面の準備 | 研磨 |
| 寸法 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | で | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1（RF/BW） | で | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2（RTJ） | で | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | で | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | で | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| wt（kg） | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| bw | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
1.バルブハンドルが回転する位置を残します。
2。スロットリングには使用できません。
トランスミッションメカニズムを備えたボールバルブは、直立する必要があります。
炭素鋼のフランジング3ウェイボールバルブの作業原理は、バルブを回転させて開閉することです。ボールバルブスイッチは軽量で、サイズが小さく、大きな直径になり、シーリングで信頼性が高く、構造が簡単で、メンテナンスが容易で、シーリング表面と球面表面は閉じた状態にあることが多く、メディアでは容易に侵食されません。それらはさまざまな業界で広く使用されています。
3ウェイボールバルブは、主にパイプラインで使用され、メディアの流れ方向を遮断、配布、および変更します。
3ウェイボールバルブは、比較的新しいタイプのボールバルブで、摩擦のない開閉、低シーリング摩耗、小さな開閉トルクなど、その構造にいくつかのユニークな利点があります。これにより、付随するアクチュエータの仕様を減らすことができます。
マルチターン電動アクチュエータを装備しているため、培地の調整と緊密な切断を実現できます。厳格なカットオフを必要とする石油、化学物質、都市の給水、排水などの労働条件に広く適用されます。
