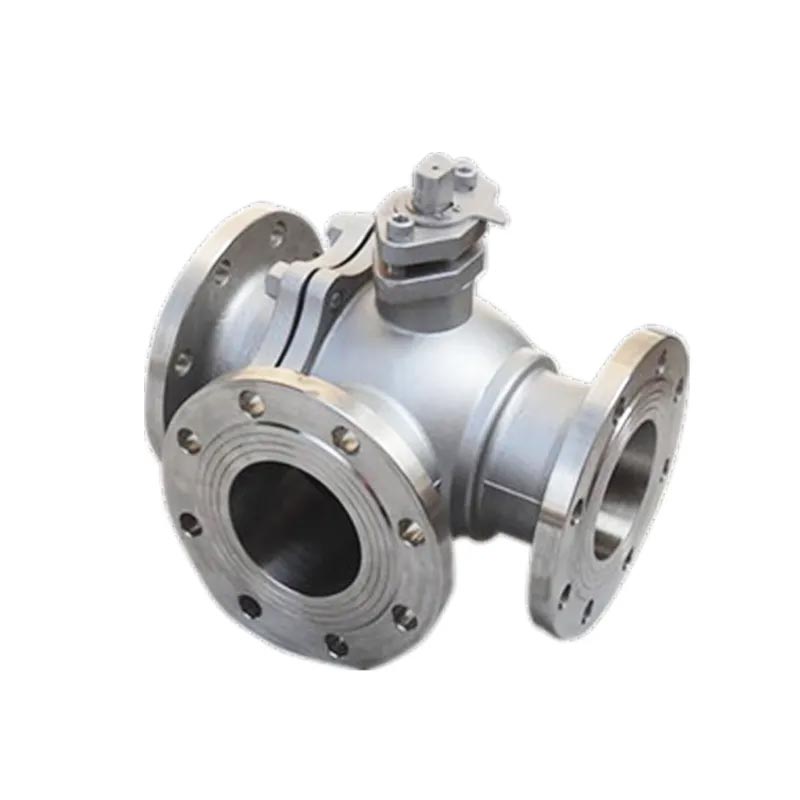

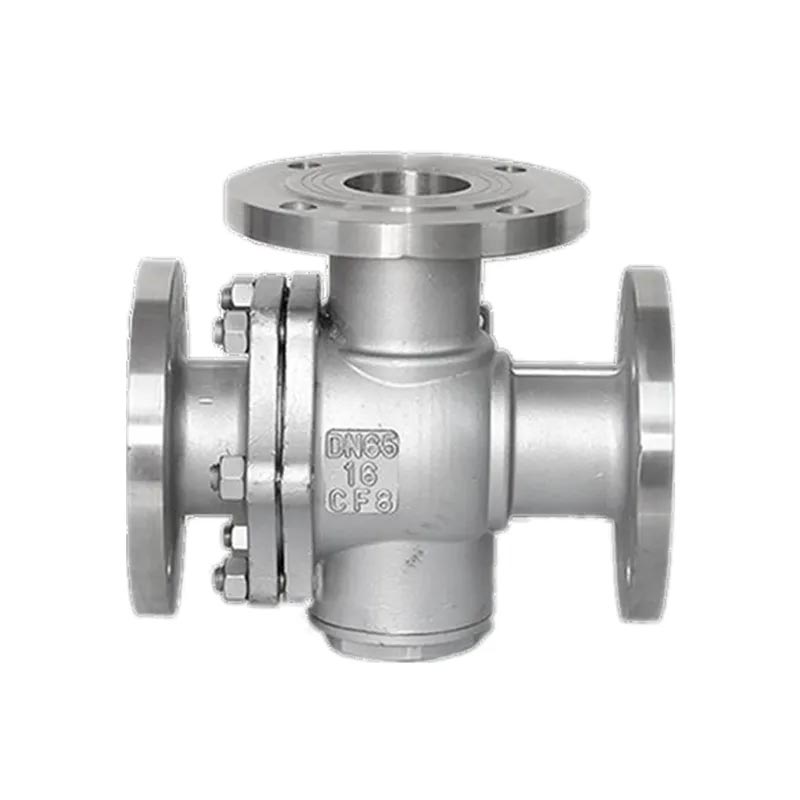

L/Tポート3ウェイフランジ付きボールバルブ

中国工場で作られたJoepai L/Tポート3ウェイフランジュボールバルブは、コンパクトな全体的な構造設計を採用しており、ボールコアフローチャネルは、T字型またはL字型として選択でき、流体の合併、分割、反転、またはカットオフのマルチチャネル制御ニーズに適しています。バルブ本体はさまざまな材料で作られており、さまざまなメディア環境に適しています。水処理、化学輸送、および産業自動化システムで広く使用されています。

お問い合わせを送信

製品説明

Joepai L/Tポート中国で作られた3ウェイフランジュボールバルブが好まれましたマルチチャネル液の高効率と低メンテナンスのコンポーネント柔軟なチャネルスイッチング設計、頑丈で耐久性のあるシステム構造と自動化の互換性、フロー制御と広く対応し、複雑な労働条件下での流体配分要件。

製品機能

1。空気圧3方向ボールバルブとポート3ウェイボールバルブ採用構造の統合構造、4面バルブのシーリングタイプを備えたシート、少数のフランジ接続、高い信頼性、軽量設計
2。ポート3ウェイボールバルブには、長いサービス寿命、高流量容量があり、および低抵抗
3.3ウェイボールバルブは、シングルアクションとダブルの2つのタイプに分割されます演技。単一の演技タイプの特徴は、一度パワーがソースが失敗し、ボールバルブはコントロールに必要な状態になりますシステム
4。3つか2つのシートシーリングボールバルブはコンパクトな構造を楽しんでいます。外観、良好なシーリングパフォーマンス。流れのスイッチを実現できますパイプ、2つのチャネルを互いに垂直にすることもできます接続または閉じます。
5.スイッチ4シートシーリング3つのボールバルブは、フローも、3つのチャネルを互いに接続しているだけでなく、他の2つのチャネルに接続されたチャネルをオフにするために、柔軟性中程度の混合またはシャントの制御ライン。

Port Three Way Ball Valve

製品パラメーター

形状	タイプT、L 3ウェイボールバルブ
内径DN（mm）内	DN15-DN300
公称圧力	1.6 2.5 4.0製品
液体範囲	空気、水、ガス、油、および石油化学製品腐食性培地
作業温度	ハードシール：-40-300 ソフトシール：-40--180
流出	0 ANSIB16.104STANDARDに準拠しています
主な素材	バルブボディ：WCB 304 316 316L スプール：304 316 316L
シートフォーム	ステンレス鋼の移動可能なハードシール、 PTFEソフトシール
表面の準備	研磨

主な寸法

寸法
サイズ	で	2	2 1/2	3	4	6	8	10	12	14	16
サイズ	mm	50	65	80	100	150	200	250	300	350	400
L/L1（RF/BW）	で	17.75	20.00	22.75	26.5	36.00	40.25	50.00	56.00	/	/
L/L1（RF/BW）	mm	451	508	578	673	914	1022	1270	1422	/	/
L2（RTJ）	で	17.88	21.25	23.00	26.88	36.50	40.88	50.88	56.88	/	/
L2（RTJ）	mm	454	540	584	683	927	1038	1292	1445	/	/
H	で	7.50	9.00	11.00	14.12	15.75	18.88	20.50	26.38	/	/
H	mm	190	230	280	360	400	480	520	670	/	/
W	で	24	32	32	32	32	40	40	40	/	/
W	mm	600	800	800	800	800	1000	1000	1000	/	/
wt（kg）	RF/RTJ	68	95	120	185	675	1100	1650	2300	/	/
wt（kg）	bw	54	74	91	122	555	918	1355	2950	/	/
