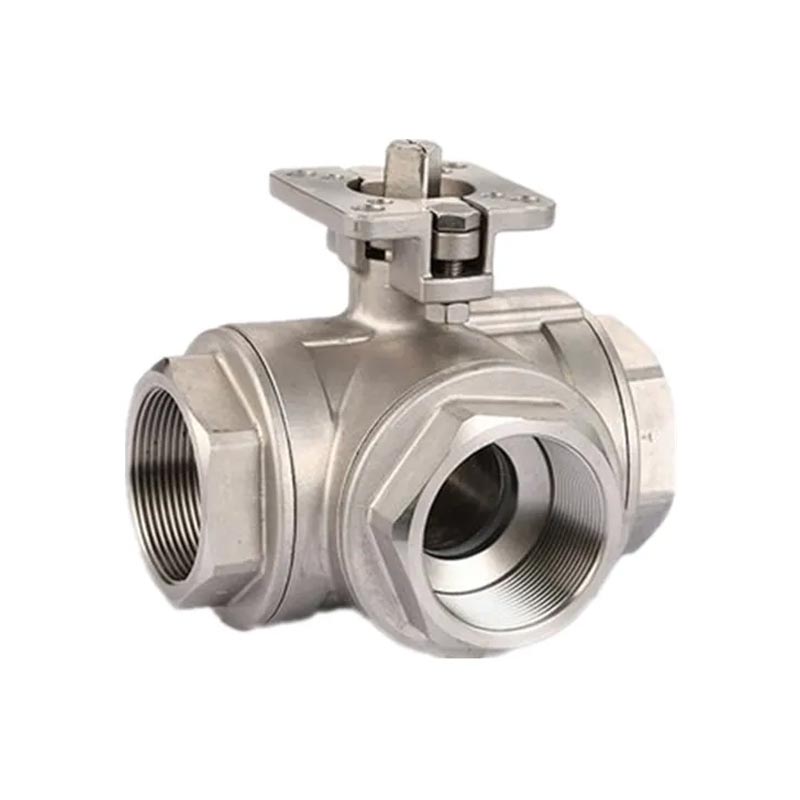

ステンレス鋼製三方めねじボールバルブ

JOEPAI ステンレス鋼三方内ねじボールバルブのバルブ本体は、CF8 または CF8M ステンレス鋼から精密インベストメント鋳造によって製造されています。CF8 材質 (SS304): 水、空気、弱酸および弱アルカリ溶液などの媒体に適しています。CF8M 材質 (SS316): 塩化物含有環境、海水、腐食性の高い化学媒体向けに設計されています。

この 3 方ボール バルブのインベストメント鋳造バルブ本体は、均一な肉厚と優れた表面仕上げを特徴としており、媒体が蓄積する可能性のあるデッド ゾーンを効果的に排除します。医薬品精製水パイプラインや食品グレードの配管システムなどの衛生的な作業条件に最適です。すべてのバルブは工場出荷前にシェル強度テストと気密性検査を受けており、高圧動作条件下でも外部漏れのリスクがゼロであることを保証します。

製品の特徴

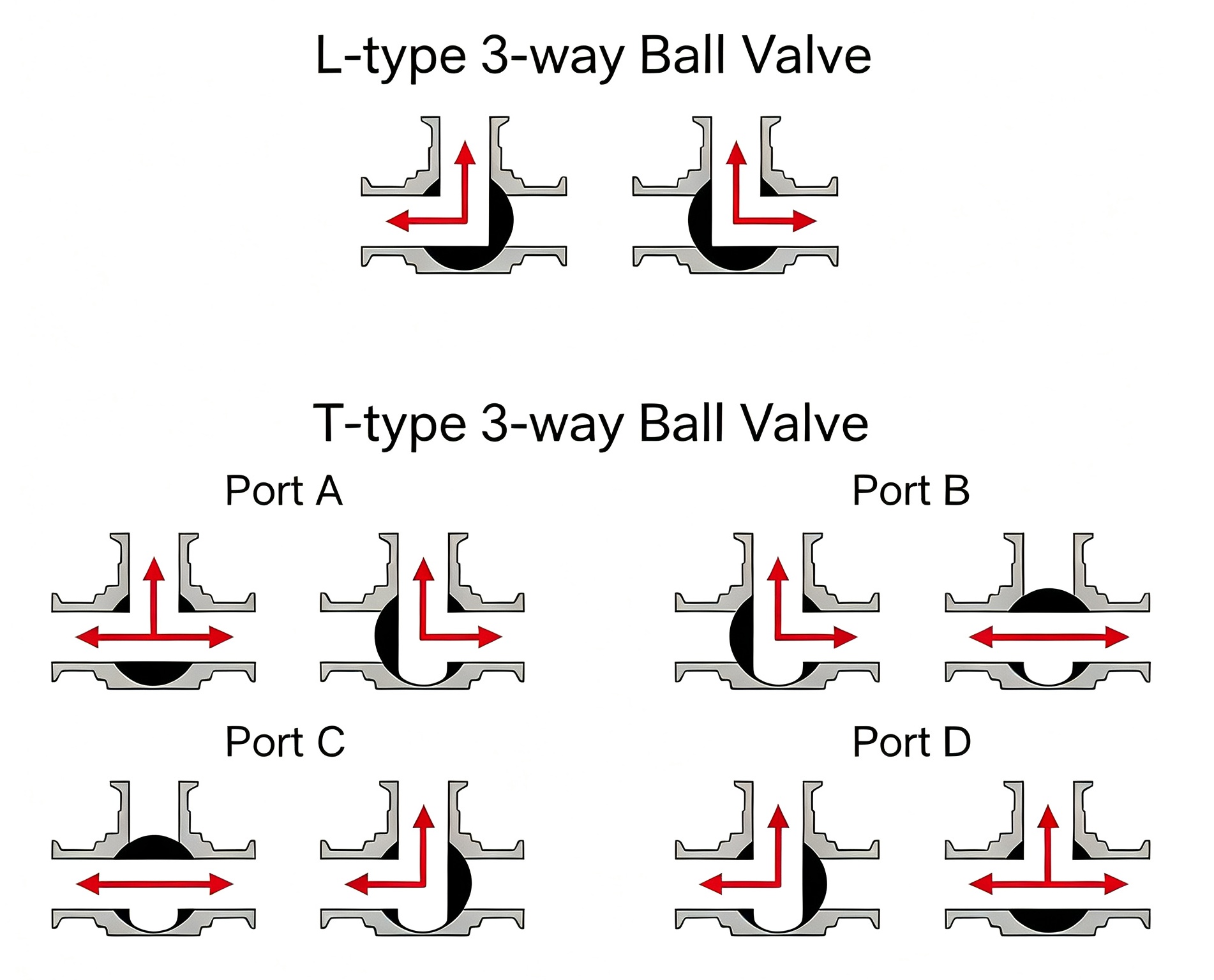

1.このステンレス鋼製三方めねじボールバルブは、LポートおよびTポート流路設計で利用可能です。どちらのバージョンも 90° 回転ハンドルで操作し、明確な流れ方向インジケーターを備えています。

Lポート三方ボールバルブ: 1 つの入口と 2 つの出口の切り替えが可能です。一般的なアプリケーションには、ポンプのバイパス切り替え、オンライン サンプラーの循環切り替え、2 つのフィルターの交互動作などがあります。 L ポート ボール バルブは、メイン ガス供給とスタンバイ ガス供給を迅速に切り替えるためにガス分配パネルに広く導入されています。

Tポートスリーウェイボールバルブ: 2 つの動作モードをサポートします: 1 つの入口を 2 つの出口に分割するか、2 つの入口を 1 つの出口に結合します。タンクの充填/排出の切り替え、熱交換器内の高温媒体と低温媒体の交互循環、混合前の二重供給ラインの合流などに適合します。化学薬品計量スキッドでは、T ポート ボール バルブにより 2 つの化学試薬の交互注入が容易になり、自動制御システムと組み合わせて正確な投与を実現します。

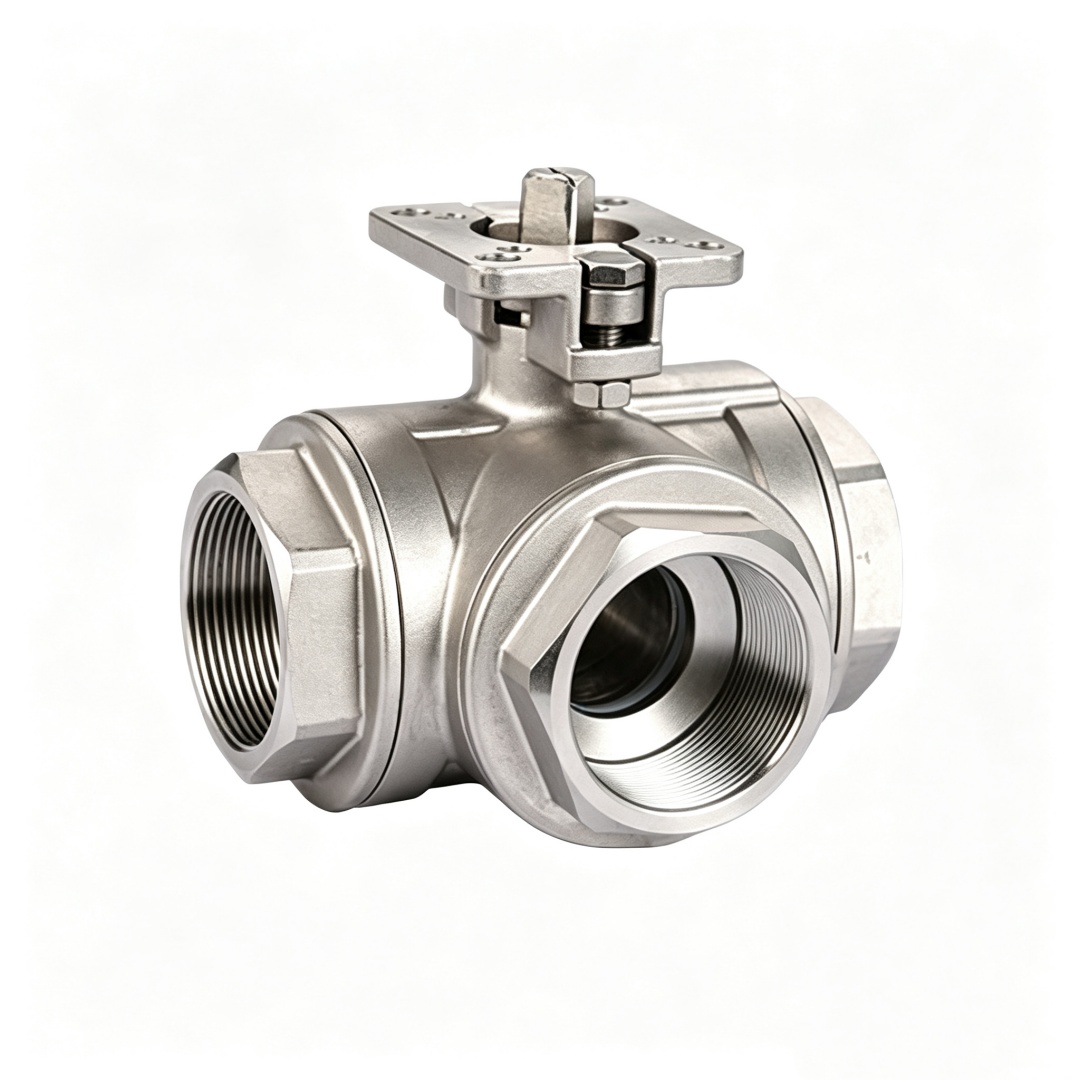

2.このステンレス製三方めねじボールバルブの上部には、ISO 5211規格のハイダイレクトマウントプラットフォーム。取り付けパッドのフランジ寸法は、空気圧アクチュエータと電動アクチュエータのフランジ寸法に完全に一致します。追加のブラケットやカップリングを使用せずにアクチュエータを直接取り付けることができるため、取り付け公差が大幅に削減され、取り付けスペースが節約されます。

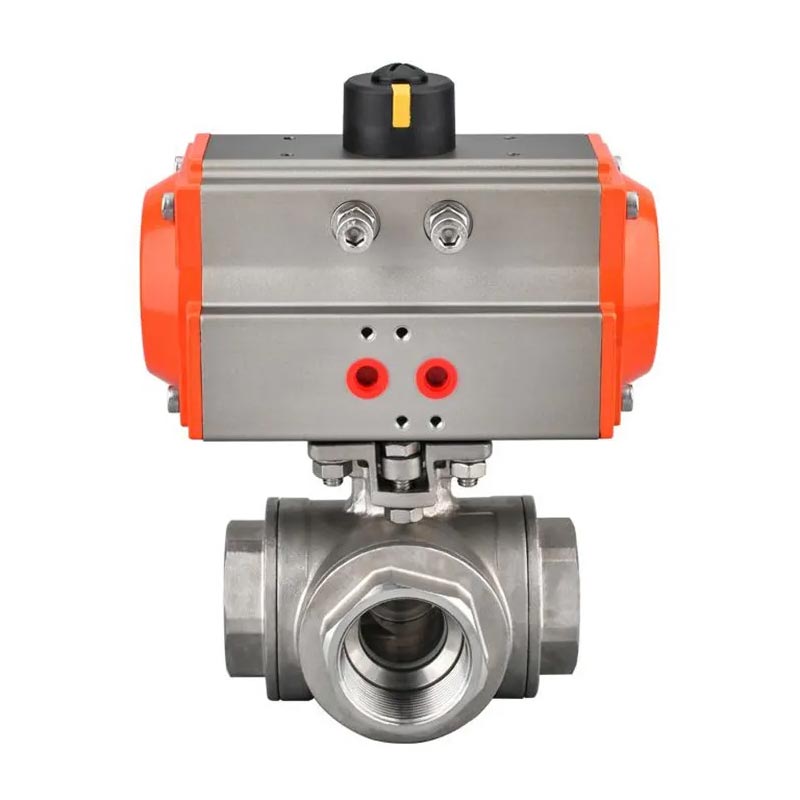

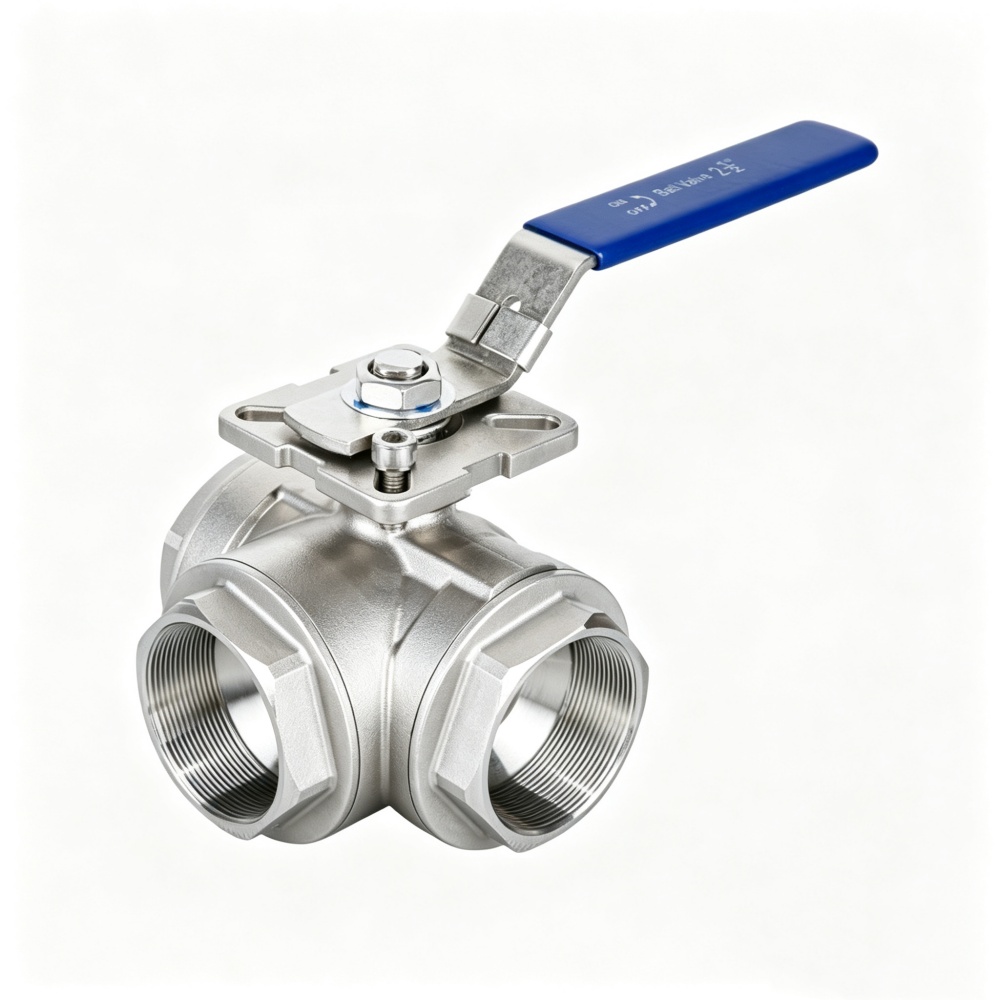

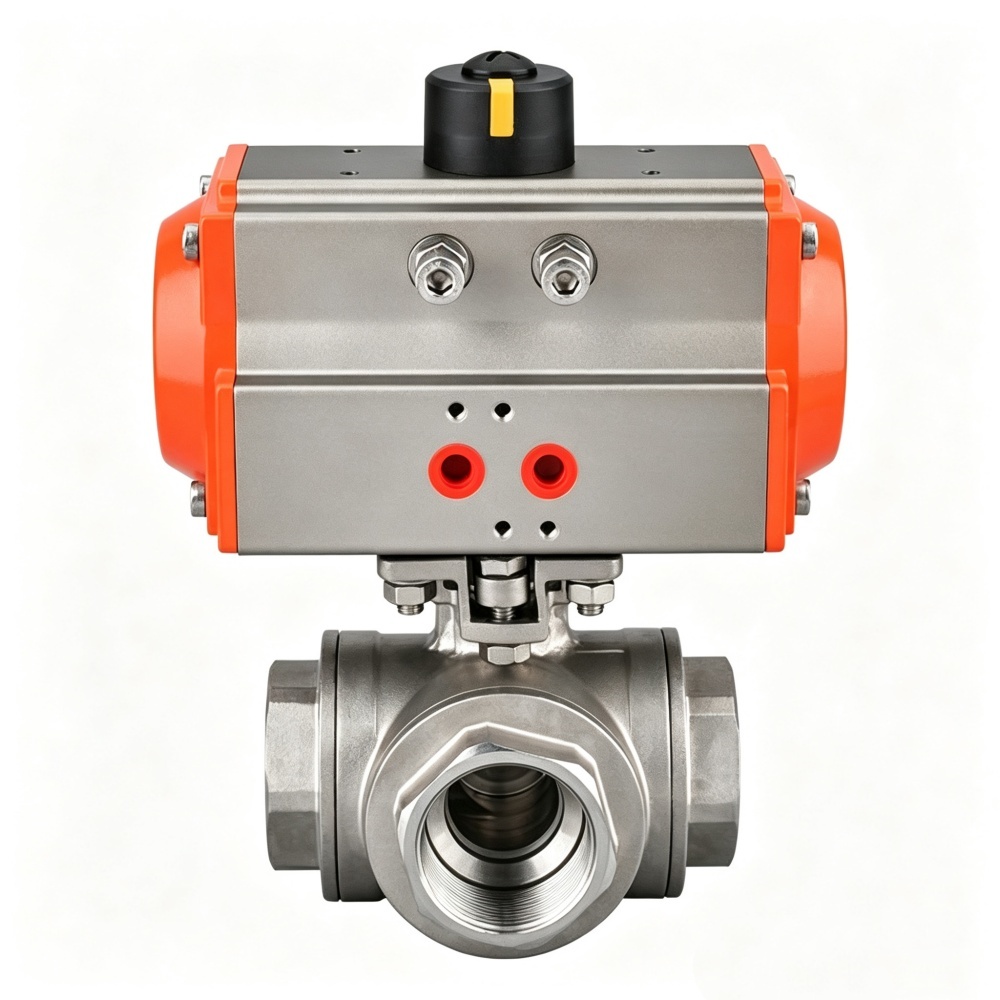

バルブはハンドルを介して手動で制御でき、またオプションとして空気圧または電動アクチュエータを取り付けて遠隔オンオフ制御を実現することもできます。

品質保証とカスタマイズされたサポート

すべてのバルブは工場出荷前に気密検査とねじ精度検査を受けます。

材料証明書、寸法図、設置ガイドを提供します。

世界市場認証をサポート (CE/ISO/RoHS など)

OEM/ODM/プライベート金型カスタマイズサービスは、さまざまなエンジニアリングプロジェクトのニーズを満たすために完全にオープンです

よくある質問

Q：実用上、LポートとTポートの違いは何ですか？

A: L ポート スイッチは 2 つの出口の間を流れます (ポンプ バイパスまたはサンプラー スイッチングに共通)。 T ポートにより、1 つの入口から 2 つの出口に流れを分割したり、2 つの入口を 1 つの出口に合流したりすることができます。これは、タンクの充填/排出、またはフィルターの二重化に最適です。

Q: このバルブは蒸気に対応できますか?

A: PTFE シートは最高 200°C まで定格されており、飽和蒸気に適しています。 200℃を超える過熱蒸気の場合は、金属シート付きバージョンをお選びください。

Q: どのような種類のネジが利用可能ですか?

A: NPT (米国)、BSPT (英国/オーストラリア)、BSPP (欧州)、および DIN2999 (ドイツ)。ご注文時にねじ規格をご指定ください。

Q: このバルブは製薬/食品用途に適していますか?

A: はい – PTFE シートを備えた CF8M ボディは衛生要件を満たしています。ご要望に応じて、追加の表面仕上げ (Ra ≤ 0.8μm) および不動態化も可能です。
