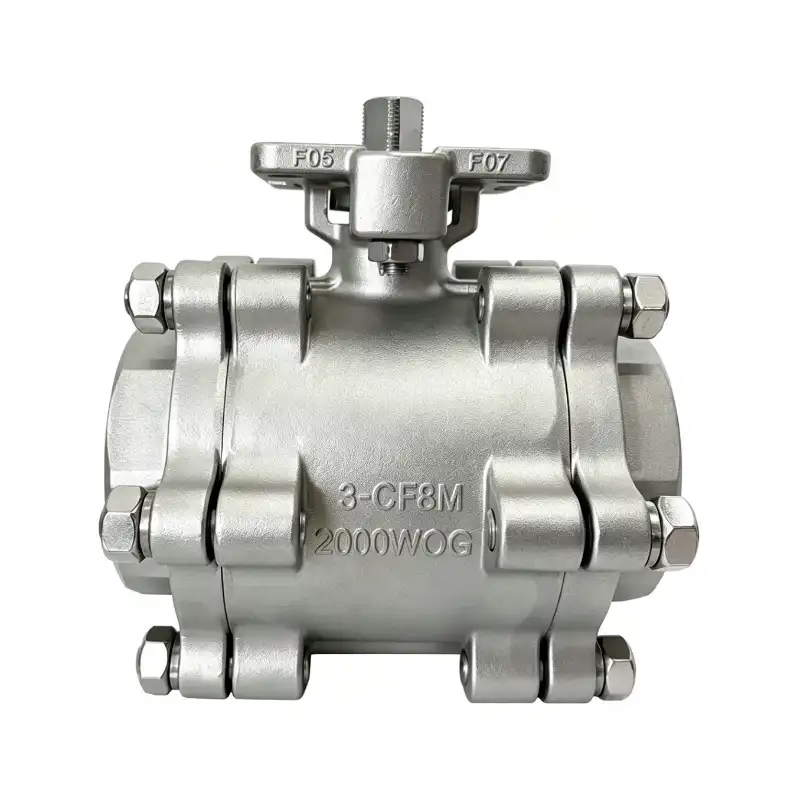

フルラップラグ2000WOG 3ピースボールバルブ

Joepai は、新しく開発した 12 ボルト フルラップ ラグ 2000WOG 3 ピース ボール バルブを正式に導入しました。強化されたバルブ本体、360°フルラップボルト締め構造、および噴出防止ステム設計を備えたアップグレードされた上部取り付けプラットフォームを特徴とするこのバルブは、変動する高圧条件下での変形と漏れのリスクを最小限に抑えるように設計されており、厳しい圧力の影響にさらされるパイプラインに信頼性の高い遮断ソリューションを提供します。

完全強化構造 |標準2000WOG 3ピースボールバルブとの違い

肉厚のバルブボディは高圧下でもラジアル変形に耐えます

バルブ本体の肉厚が 40% 以上増加しました。拡大された中心本体は、加圧媒体によって引き起こされる膨張に対抗するために完全な圧力支持キャビティを作成します。両端のねじ部の外壁が厚く、ねじの付け根部分の肉厚が2倍になっているため、高圧下でのねじの膨張や亀裂のリスクが排除されています。鋳造リブの幅を広くし高くすることで応力集中点を排除し、異常圧力上昇に対する耐爆発性を大幅に向上させました。

12ボルトのフルラップラグクランプ構造が高圧下での隙間漏れを阻止

通常の3ピースボールバルブは上下4本の細いボルトを使用するだけです。狭くて薄い接続ラグは、高圧によって発生する分離力によってセグメントが分離しやすく、その結果、ガスケットを介して媒体が漏れます。この頑丈なモデルは、12 本の強化六角ボルトを使用して全側面を完全にクランプし、分離張力を均等に分散します。アーク補強リブを備えた幅広で厚みのあるフルラップ ラグにより​​、構造強度が向上し、ボルト穴の破損を防ぎます。瞬間的な衝撃圧力を受けても、3 つのバルブセグメントはしっかりとロックされた状態を維持し、ガスケットの漏れを防ぎます。

防噴ステムを備えたアップグレードされた統合トップフランジプラットフォーム

重量のある一体型キャストトップ取り付けプラットフォームは、ユニバーサルアクチュエータの取り付けをサポートします。厚い強化リブがプラットフォームとバルブボディを接続し、優れた剛性を実現します。大型化されたバルブステムには噴出防止ロック構造が内蔵されています。パイプライン内で瞬間的な圧力サージが発生した場合、ステムが媒体によって排出されるのを防ぎ、危険な漏れを防ぎます。鋸歯状のステム四角ヘッドは、トランスミッションの緊密な係合を保証し、自動運転中の滑りを排除し、空圧および電気アクチュエーターと互換性があります。

ターゲット アプリケーション シナリオ |この高耐久ボールバルブを選択する場合

✅ 頻繁に起動と停止を行う高圧ガスパイプライン 高圧窒素、水素、圧縮空気、酸素のパイプライン。エアコンプレッサー、ブースター、ガス貯蔵タンクの出口にある遮断弁。バルブの開閉を頻繁に行うと、激しいエアハンマー衝撃が発生します。標準の 4 ボルト バルブはセグメントの分離に対して脆弱です。バランスの取れた12本のボルト構造により、瞬間的な分離張力を相殺します。一般的な用途: 窒素および酸素発生装置、レーザー切断用の高圧ガス回路、ガス給油所の分岐パイプライン。

✅ 石油およびガス/LNG 油田サンプリング パイプライン用の脈動圧力分岐パイプライン、小型石油およびガス輸送分岐、LNG 気化用の高圧分岐。不安定な脈動圧力にも耐え、耐疲労性に優れ、長期使用でもボルトの緩みや弁体の変形を防ぎます。

✅ 試験および成形装置用の高圧油圧システム 油圧ステーション、圧力テストベンチ、射出成形およびダイカスト装置、高圧フラッシング機械の高圧油回路。頻繁な逆転衝撃を伴う 10 ～ 14 MPa での連続運転。厚みのある本体により、永久的な膨らみ変形や内部漏れが防止されます。

✅ 可燃性および爆発性の高圧化学媒体用のパイプライン有機溶剤、高圧燃料ガス、軽油製品の輸送パイプライン。このバルブには弱い応力点が存在しないため、爆発安全性が向上し、産業プラントの厳しい防爆仕様に適合します。

選択のリファレンス |標準バルブで十分な使用条件

安定した高温の浄水、静的な薬液、セントラル空調の冷媒、通常のボイラー循環水を運ぶパイプラインなど、まれなスイッチ操作でウォーターハンマーやエアハンマーショックのないパイプラインが一定の圧力を維持する場合は、標準の 4 ボルト 2000WOG ボールバルブで十分であり、コストパフォーマンスが優れています。

コア選択の特徴 標準 4 ボルト 2000WOG ボール バルブ: 静的で安定した圧力サービス用に設計 12 ボルト フル ラップ ラグ 2000WOG ボール バルブ: 連続高圧 + 瞬間衝撃 / 脈動圧力用のデュアル コンディション スペシャリスト

結論

当社の新しい 12 ボルト フルラップ ラグ 2000WOG 3 ピース ボール バルブは、軽量化によるコスト削減を拒否します。厚みのあるボディ、全方位のボルトクランプ、複数の安全性の最適化により、特に高圧衝撃シナリオにおける漏れリスクを解決します。パイプラインに頻繁な切り替え、ポンプの起動/停止、圧力変動、ガスの影響が含まれる場合、この強化された 3 ピース ボール バルブは媒体の漏れや計画外のダウンタイムによって引き起こされる安全上の危険を効果的に軽減し、要求の厳しい高圧作業環境に対する信頼性の高い遮断ソリューションとして機能します。
