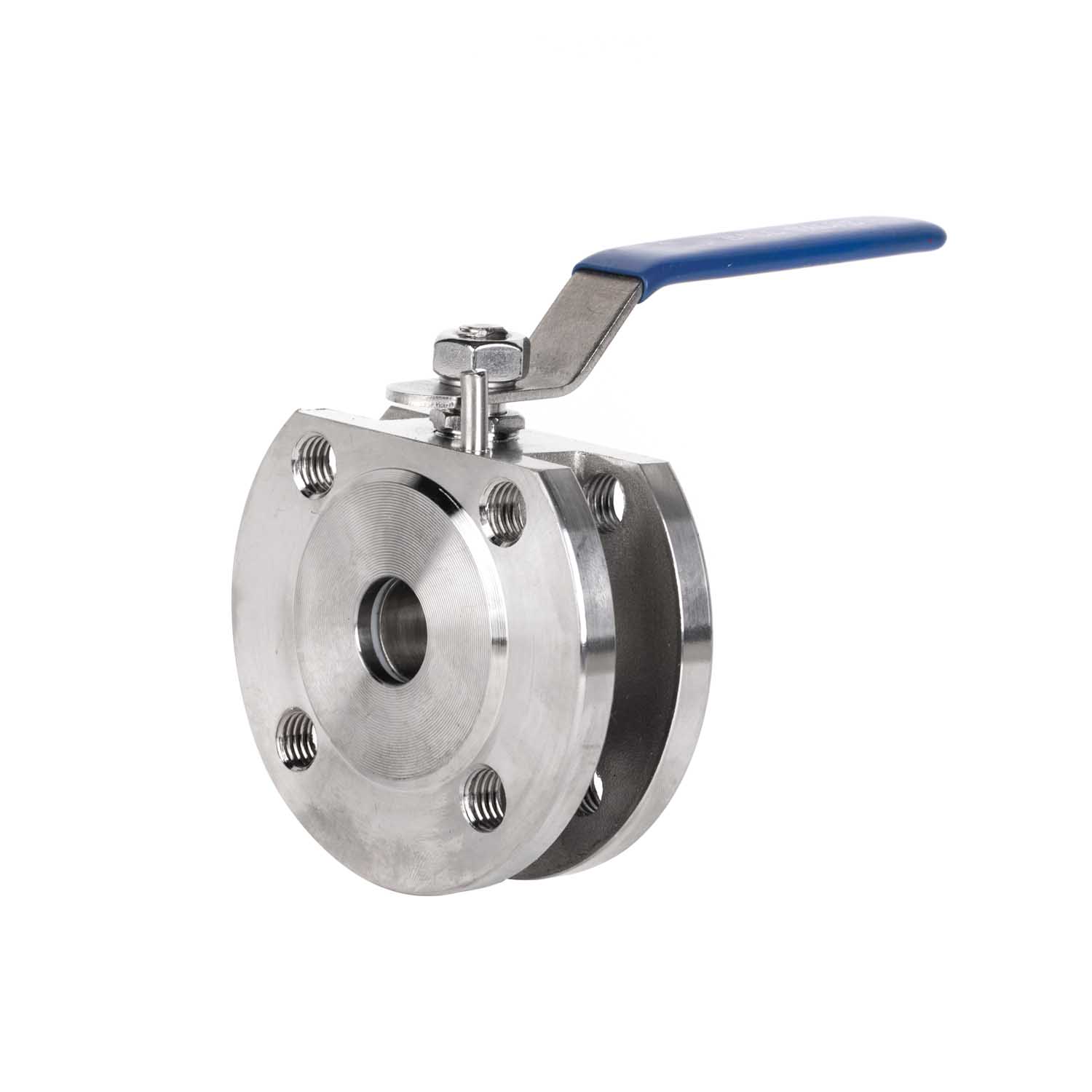

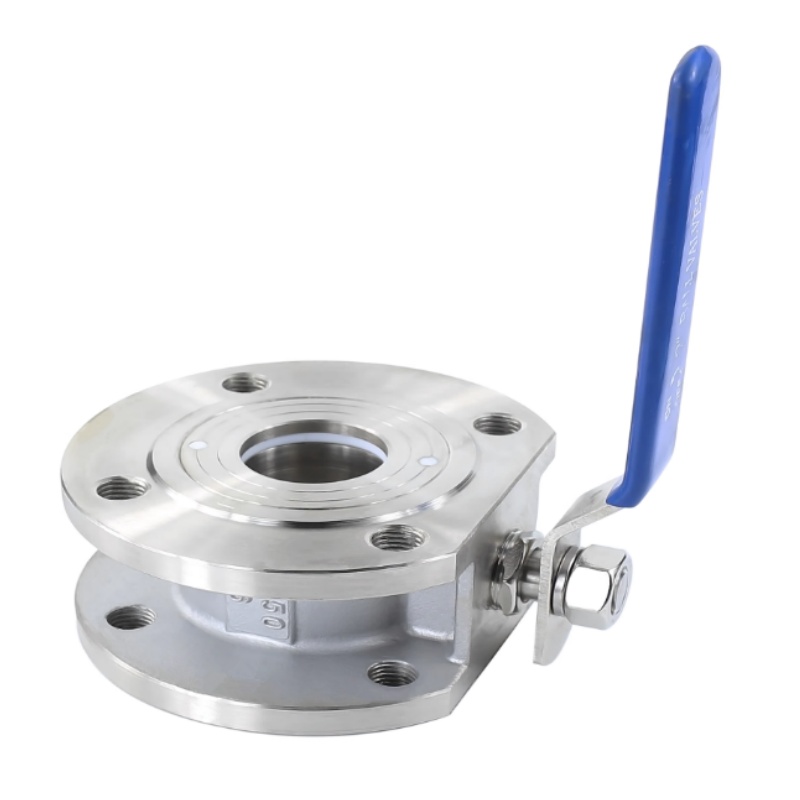

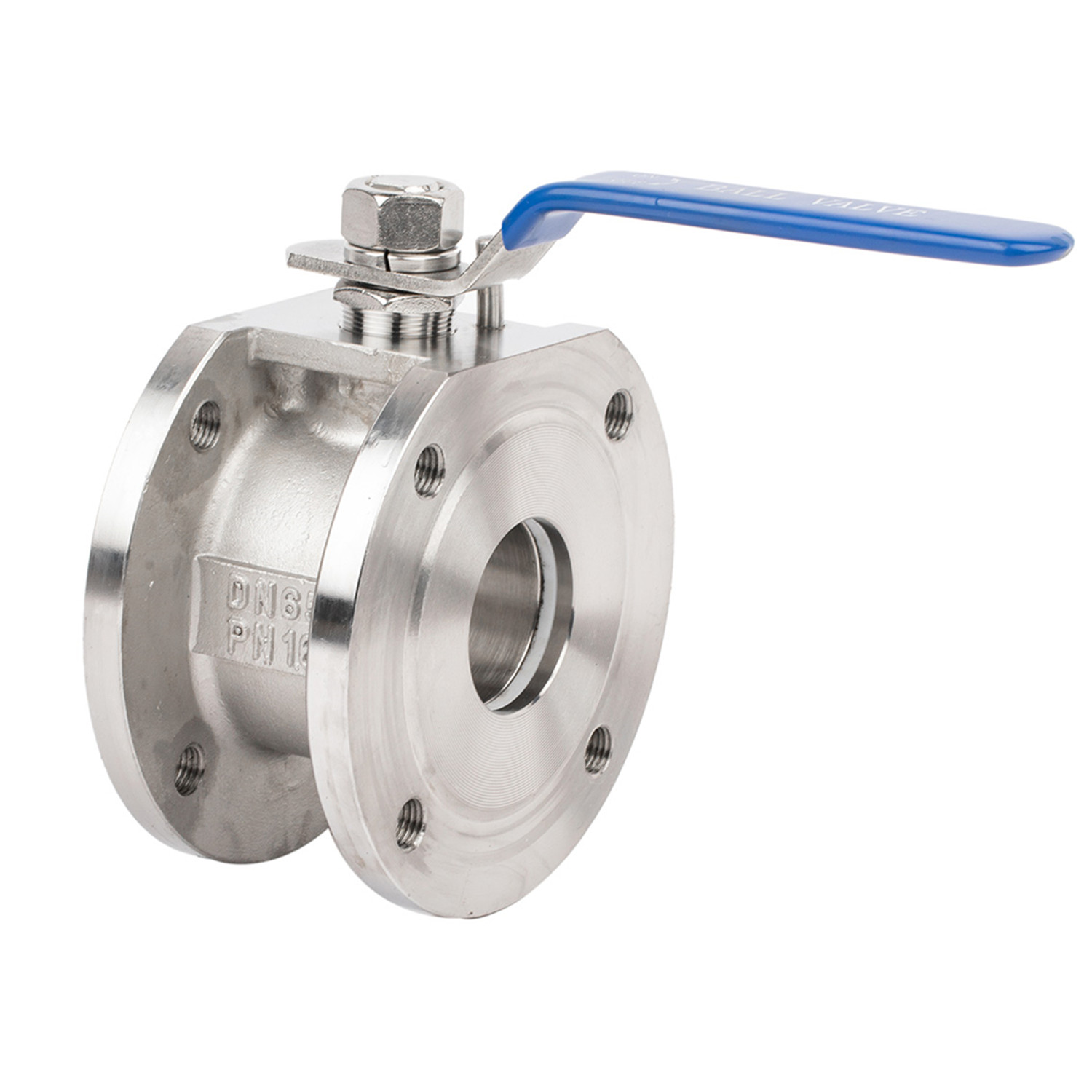

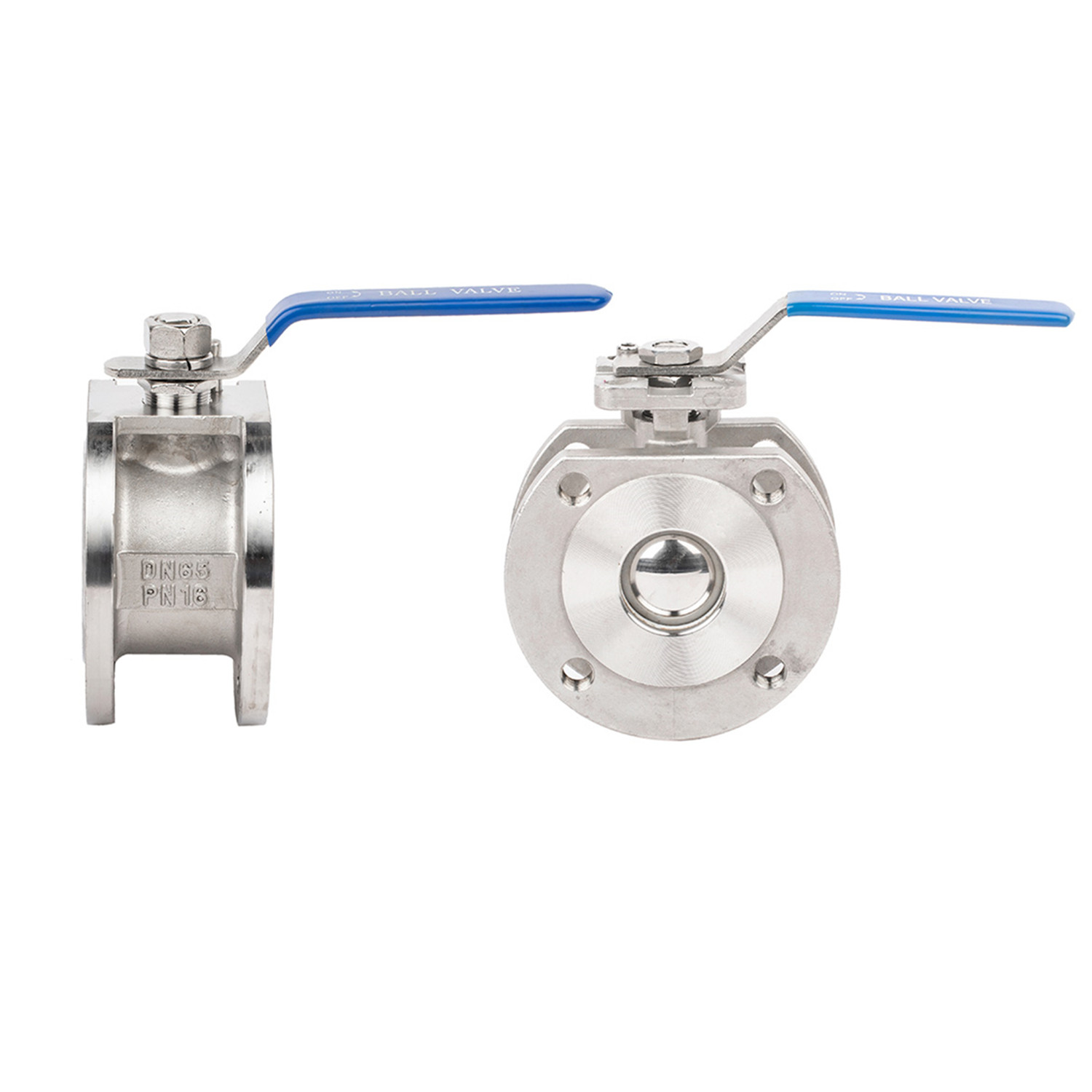

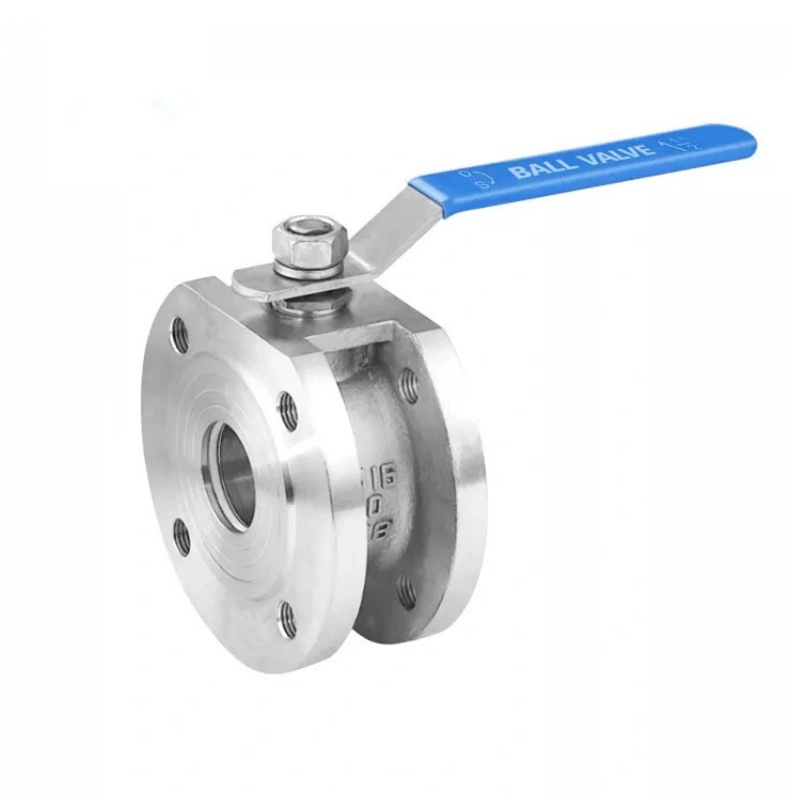

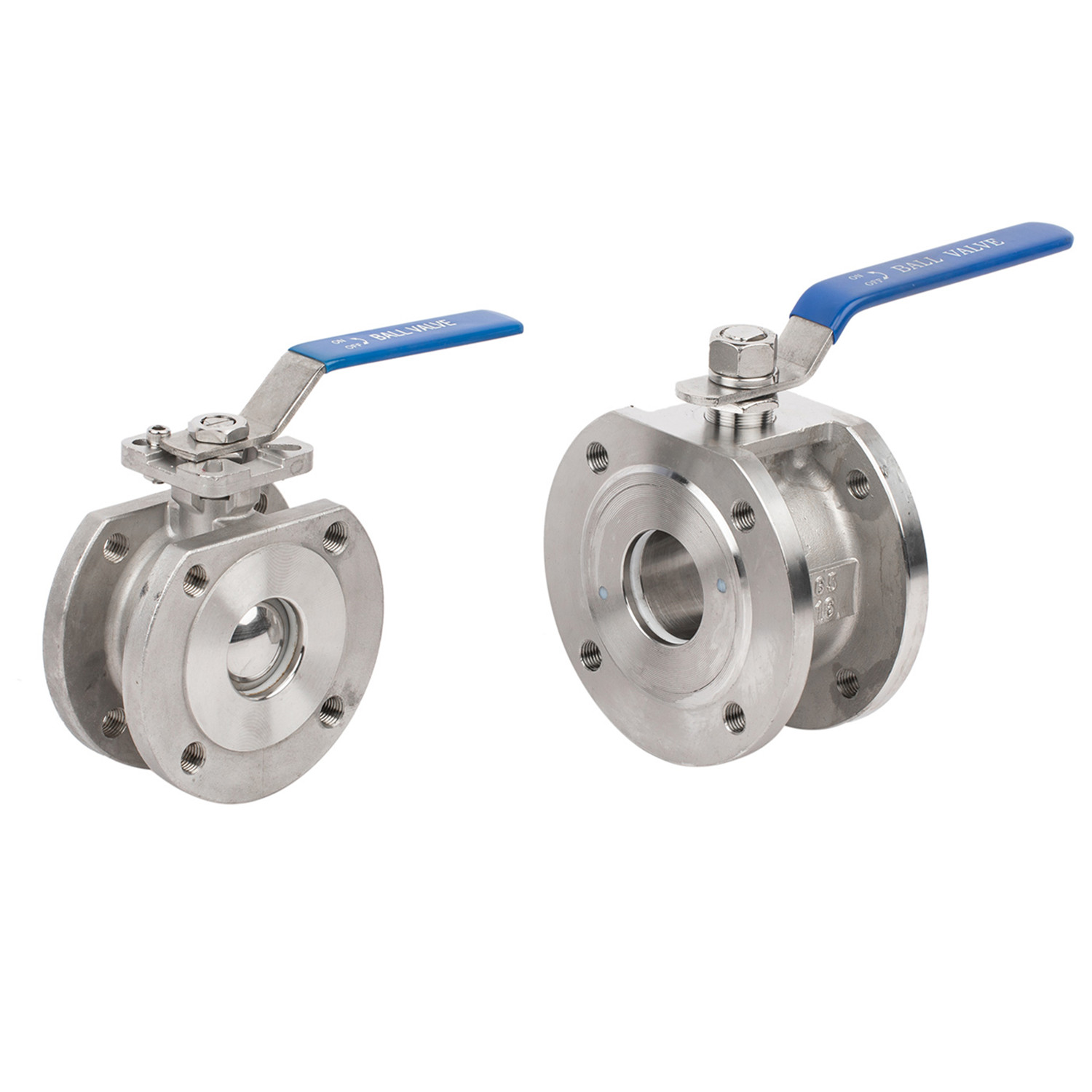

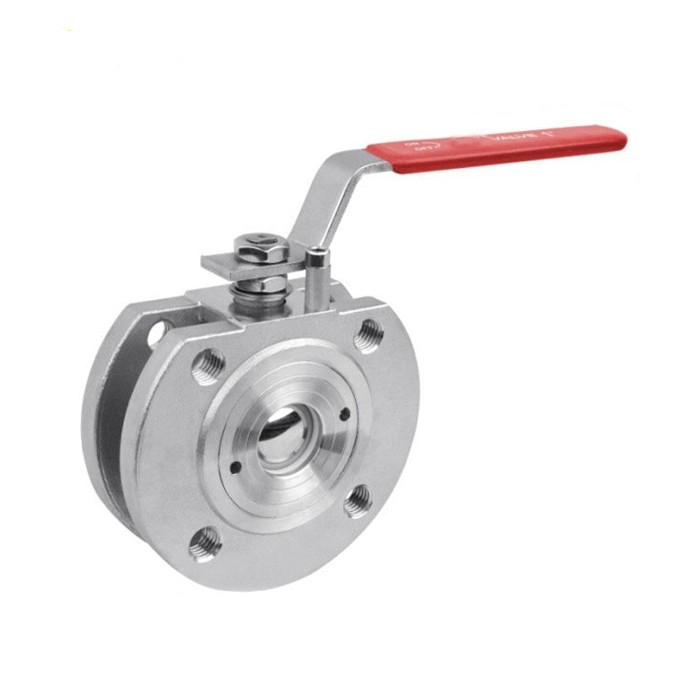

JOEPAI 高品質ステンレス鋼ウェーハフランジボールバルブは、標準パイプフランジの間に挟まれた超コンパクトな 4 分の 1 回転遮断バルブです。工業用、化学用、医薬品用のパイプラインの狭いスペースに適しています。これらの頑丈な一体型ボディ バルブは、優れた耐食性と無制限のフルポート流体制御を提供します。ボディ全長にわたる長いボルトを使用して、2 つのパイプライン フランジの間に直接クランプされるように設計されています。統合されたエンドフランジを排除することにより、超短い面間寸法が実現され、標準のフランジ付きボールバルブよりも大幅に軽量で手頃な価格になります。
コンパクトなボディ:超薄型の一体型構造により、パイプラインの設置面積を最小限に抑えます。
接続機構：パイプフランジ間に取り付け、側面ボルトの圧縮により固定
低いホールドアップボリューム: ボールとアウターエッジ間の距離が短いため、中程度の保持力とデッドゾーンが減少します。
材質:炭素鋼(WCB/A105)、ステンレス鋼(CF8/304、CF8M/316)
圧力定格:ASME クラス 150 / 300、EN PN10 / PN16 / PN40
シートタイプ:ソフトシート (PTFE / RTFE) で漏れゼロ
ボアタイプ：フルポート（最大流量効率）、Vポート/セグメント（正確な絞り）
| いいえ。 | 部品名 | 材料 |
| 1 | 体 | WCB/CF8/CF8M |
| 2 | キャップ | WCB/CF8/CF8M |
| 3 | シート | PTFE |
| 4 | ボール | SS304/SS316 |
| 5 | 幹 | SS304/SS316 |
| 6 | ガスケット | PTFE |
| 7 | Oリング | バイトン |
| 8 | パッキング | PTFE |
| 9 | 腺 | SS/SUS304 |
| 10 | ステムナット | SS/SUS304 |
| 11 | ハンドル | SS |
| 12 | ストップピン | SS/SUS304 |
|
DN
|
D
|
D3
|
D2
|
D1
|
T-F
|
L
|
W
|
H
|
N-ØM
|
|
15
|
15
|
95
|
65
|
46
|
9-2
|
35
|
120
|
65
|
4-Ø12
|
|
20
|
20
|
105
|
76
|
56
|
11-2
|
38
|
120
|
71
|
4-Ø12
|
|
25
|
25
|
115
|
85
|
65
|
11-2
|
42
|
140
|
76
|
4-Ø12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ø16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ø16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ø16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ø16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ø16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ø16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ø16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ø20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ø20
|
