1PC ANSI フランジ付きボールバルブクラス 150LB

JOEPAI Valveは、高品質の工業用1PC ANSIフランジボールバルブクラス150LBの輸出に特化した会社として、20年以上の製造経験を持ち、その製品はヨーロッパ、アメリカ、中東、東南アジアなどの多くの国や地域に輸出されています。 ISO9001やCEなど複数の国際認証を取得しており、ANSI、DIN、JISなどの主流規格もサポートしています。顧客のニーズに基づいてカスタマイズされたソリューションを提供し、グローバルなエンジニアリングプロジェクトの安定した運営を保証することに熟練しています。

お問い合わせを送信

製品説明

JOEPAI 耐久性のある 1PC ANSI フランジ付きボールバルブ CLASS 150LB は ANSI に準拠しています B16.5 150LB規格、精密鋳造バルブボディを採用、全体的にコンパクト優れたシール性を実現した構造です。流体遮断またはさまざまな産業用パイプラインのスイッチング制御で広く使用されています。石油化学、電力、水処理、一般産業システム、特にスペースが限られた用途や軽量の用途に適しています。

動作原理

1PC ANSI フランジ付きボールバルブクラス 150LB の動作原理は非常に優れています。シンプル。ハンドルを回転させると球体も回転し、変化します。球の内穴とバルブ本体の位置合わせチャンネル。閉じた状態では球面穴と軸が一致していません。バルブ本体のチャネル、流体の通過を防ぎます。野外で状態では、球状の穴がバルブ本体のチャネルと一致し、流体が通過します。自由に通り抜けられる。

ボールバルブの利点の 1 つは、スイッチをすぐにオンにして、ハンドルを大きく回転させなくてもオフになります。これにより 1PC ANSI になりますフランジ型ボールバルブ CLASS 150LB は、特に次のような状況に適しています。流体の流れを頻繁に制御する必要があります。

製品の特徴:

対面寸法：B16.10-1992
フランジ接続: ANSI B16.5
温度範囲：-20℃～150℃
適切な媒体: 水、油、空気および一部の腐食性液体
インベストメント鋳造ボディ
設計: ANSI B16.34、API608
テスト: API 598、API 6D
材質: カーボンスチール WCB/DIN1.0619
ステンレス鋼 304/1.4308
ステンレス鋼 316/1.4408

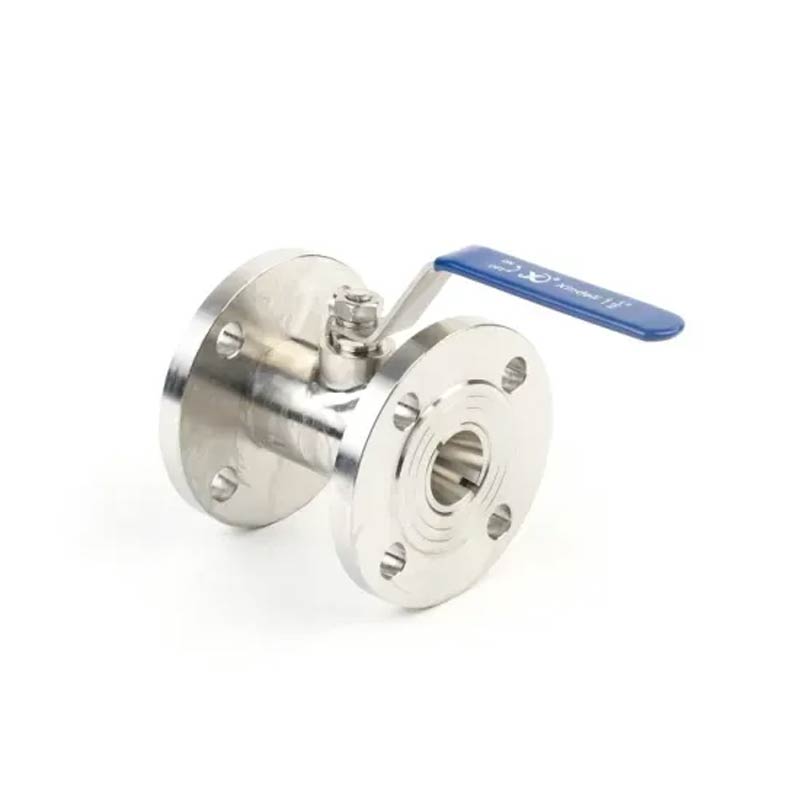

1PC ANSI Flanged Ball Valve CLASS 150LB

主要部品と材質

1	キャップ	WCB/CF8/CF8M	9	スラストワッシャー	SS/SS304/SS316
2	体	WCB/CF8/CF8M	10	パッキング	SS/SS304/SS316
3	ボルト	SS/SS304/SS316	11	腺	SS/SS304/SS316
4	シート	PTFE	12	ハンドル	SS
5	ボルトワッシャー	SS/SS304/SS316	13	スプリングワッシャー	SS/SS304/SS316
6	六角ナット	SS/SS304/SS316	14	ステムナット	SS/SS304/SS316
7	ボール	SS/SS304/SS316	15	プラスチックカバー	プラスチック
8	幹	SS/SS304/SS316

主な寸法

NPS	d	D	D1	D2	T	f	L	W	H	N	d2
1/2"	15	90	60.3	34.5	11.2	2	108	125	65	4	16
3/4"	20	100	69.9	42.9	11.2	2	117	135	75	4	16
1"	25	110	79.4	50.8	12	2	127	135	87	4	16
11/4"	30	160	88.9	63.5	12.7	2	140	147	90	4	16
11/2"	36	160	98.4	73	14.3	2	165	180	95	4	16
2"	46	185	120.7	92.1	15.9	2	178	180	110	4	19
21/2"	57	185	139.7	104.8	17.5	2	190	200	120	4	19
3"	73	305	152.4	127	19.1	2	203	230	130	4	19
4"	90	305	140.5	157.2	23.9	2	229	240	150	8	19
