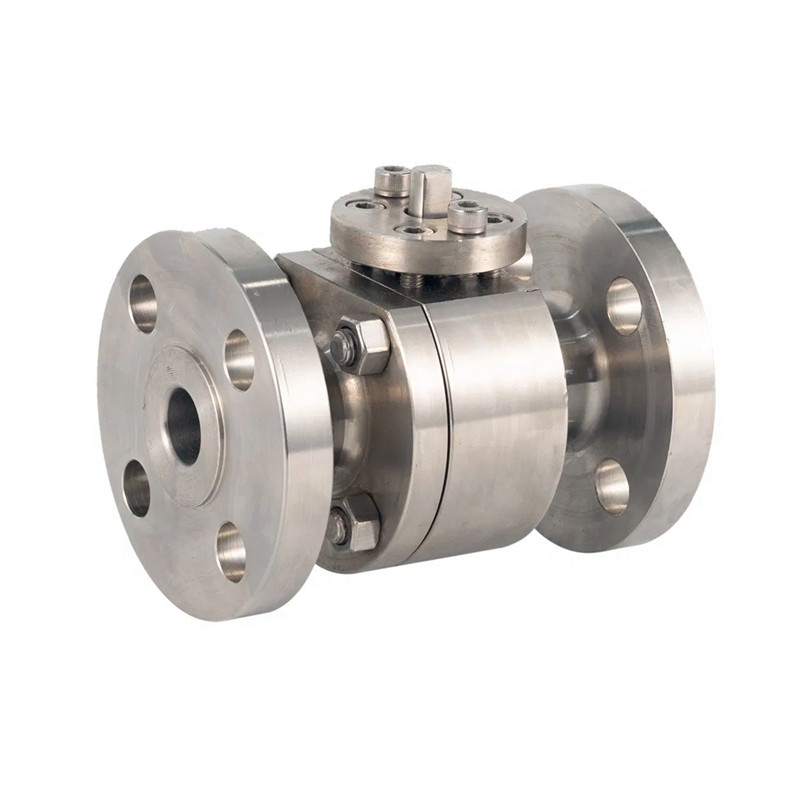

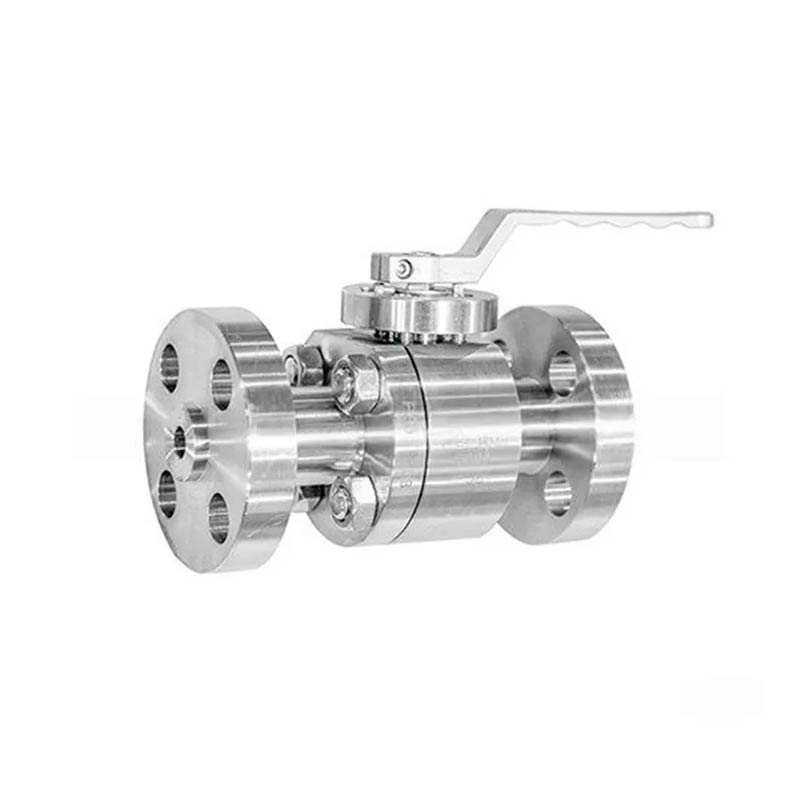

鍛造高圧フランジ型ボールバルブ

JOEPAIバルブは鍛造高圧フランジに深く関わっています。 2003 年以来ボール バルブ市場を展開し、カスタマイズおよび輸出サービスに重点を置いています。 豊富なOEM経験と国際的な鍛造高圧バルブ プロジェクトマッチングレコード。高圧、高温、腐食性媒体などの過酷な条件を伴う産業用途では、多くの場合、鋳造バルブよりも鍛造ボールバルブがより信頼性の高い選択肢となります。鋳造プロセスを使用する一般的なボールバルブとは異なり、鍛造バルブは独自の製造方法により構造強度と耐圧性を大幅に向上させます。安全性、信頼性、最大強度が交渉の余地のない過酷な条件には、鍛造ボールバルブをお選びください。

設計上の利点

高圧ボールバルブは、高圧下で流体またはガス媒体を制御および耐えるように設計されており、通常は平方インチあたり数百から数千ポンド（psi）の範囲の作動圧力に対応します。これらのバルブはステンレス鋼、炭素鋼、その他の高強度合金で製造されており、高圧条件下でも漏れがなくトラブルなく動作し、優れたシール性能と耐久性を備えています。

鍛造ボールバルブを選択する際には、その製造プロセスが鋳造バルブとどのように異なるかを理解することが重要です。鋳造バルブと同様に、鍛造ボールバルブの製造は、特定の運用要件に合わせた詳細な設計とエンジニアリングから始まります。お客様は、アプリケーションのニーズに合わせてさまざまな設計パラメータから柔軟に選択できます。当社は、複数のサイズ、圧力定格、材料グレード、トリム構成の鍛造ボールバルブを提供しています。たとえば、当社のシビアサービス用鍛造ボールバルブは、1/2 インチから 20 インチまでのサイズがあり、圧力クラスは ANSI 150# から 4500# までとなっています。

バルブの設計が決定したら、熟練の技術者が鍛造工程を進めます。鍛造では、機械的な力を加えて (多くの場合熱と組み合わせて)、金属を高強度で緻密な部品に成形します。バルブ本体と内部部品の両方が鍛造されているため、非常に堅牢で耐久性の高いバルブが得られ、最も要求の厳しい条件下でも信頼性の高い性能を発揮します。

設計基準

技術仕様：GB AS DIN JS
設計規格：API 6D、API 608、BS 5351、GB/T 12237、GB/T 21385-2008
対面：GB/T 12221 ASME B16.10
フランジ端部：GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS B2214
試験検査：GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003

性能仕様

呼び圧力:PN1.6-6.4、クラス150/300、10K/20K
強度試験：1.5PN
シールテスト: 1.1PN
ガスシール試験：0.6Mpa
バルブ本体主材質：A105、F304、F316、二相ステンレス鋼
適切な媒体：水、蒸気、油、繊維を含む、小さな固体 粒子、スラリーなど
適切な温度:-29℃〜180℃、-29℃〜425℃、-40〜540℃

鍛造ボールバルブ部品材料

主な寸法
