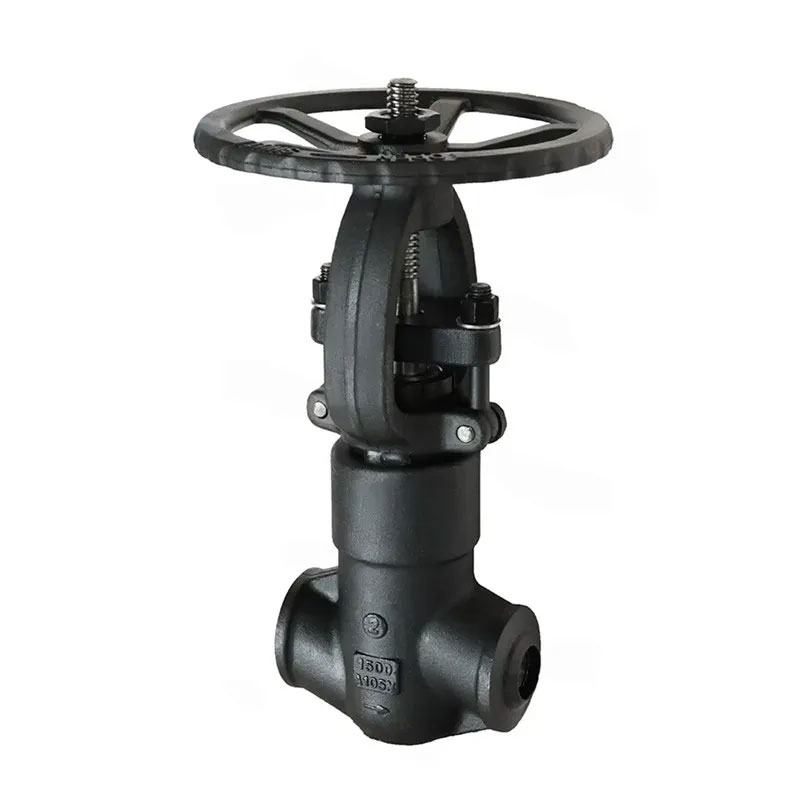

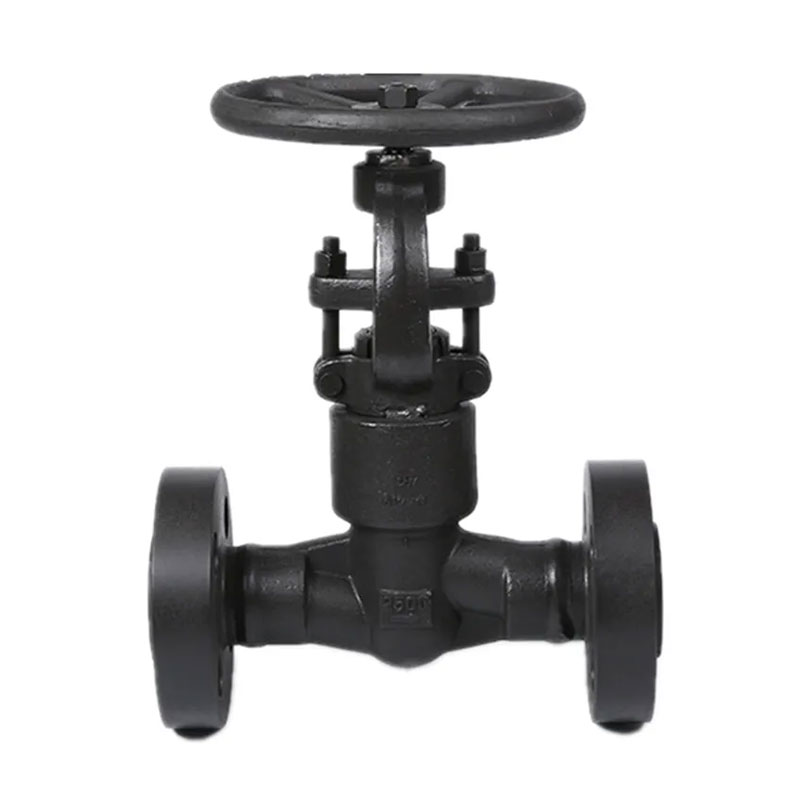

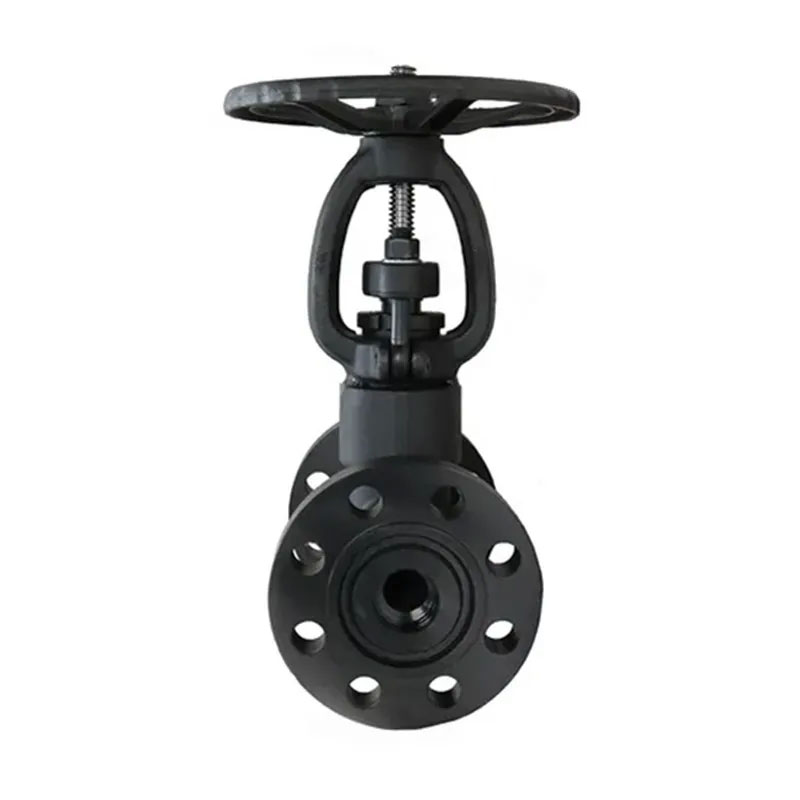

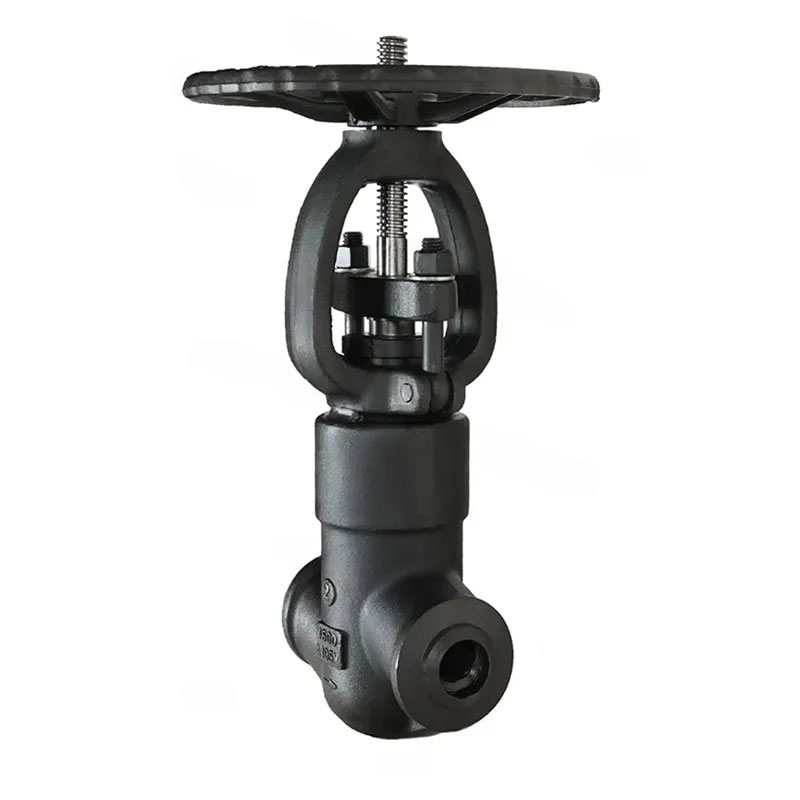

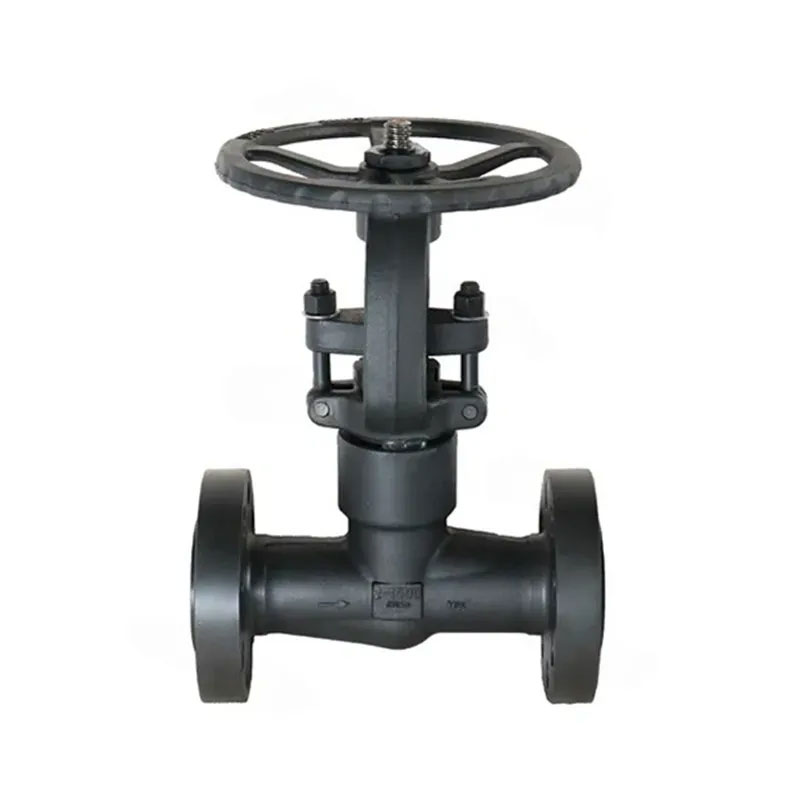

Joepai Forged Steel Flanged Pressure Seal Globe Valveが中国で作成したことで、設置が容易になります。高い圧力条件を処理するように設計されたこのバルブは、石油やガス、発電、石油化学物質などの産業に最適です。高い圧力流体制御が重要であるこれらのセクターでは、バルブの圧力 - シール設計により信頼できる動作が保証されます。極度の圧力差の下でもタイトなシールを維持し、漏れを防ぎ、システムの安全性を確保することができます。このグローブバルブは、偽造鋼A105N、F304、またはF316ステンレス - 鋼材料の選択を提供します。 A105Nは、一般的な産業用途に優れた強度を提供します。 F304は適度に腐食性の環境に適していますが、F316は化学プラントや海洋設備などの非常に攻撃的な設定で耐食性が強化されています。この汎用性により、幅広い産業に適応できます。
1.Design -API 602 / BS 5352 / ASME B16.34
2.エンドフランジ-ASME B16.5
3.BW END -ASME B16.25
4.sw終了-ASME B16.11
5.スクリュードエンド-ASME B1.20.1
6.テスト-API598
7. Special-NACE MR-01-75
1.ボルネット、溶接ボンネット、または圧力シールボンネット
2.タイプdisc/conicディスクをプラグします
3.フルポートまたは従来のポート
4.アウトサイドネジとヨーク（OS＆Y）、上昇ステム
5.極低温サービス用の拡張ボンネット
6.材料：Body-A105/F11/F22/F304/F316/F316L/F51/F53/F321など
7.DICSおよびSTEM：A105/F11/F22/F304/F316/F316L/F51/F53/F321/F410/13CR.ETC
8.手術：ハンドホイール
9.Offshore /Oil /Gas /Chemical /Petrochemical Pulp /Paper /Water /Wasterter
/海洋
| プレッシャー | 150lb | 300lb | 600lb | 900lb | 1500lb | 2500lb | |
| 筋力テスト | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | MPA |
| シールテスト | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| 空気試験 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| いいえ | 名前 | CSからASTMへ | ASTMに関して | SSからASTM | |
| タイプA105 | タイプF22 | タイプF304（L） | タイプF316（L） | ||
| 1 | 体 | A105 | A182 F22 | A182 F304（L） | A182 F316（L） |
| 2 | ガスケット | 段ボールSS+グラファイト | SS+PTFE | ||
| 3 | ボルト | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | ピン | A276 420 | A276 304 | ||
| 5 | 豚の詰め物 | A276 410 | A182 F304（L） | A182 F316（L） | |
| 6 | ボルト | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | ナット | A194 2H | A194 4 | A194 8 | A194 8m |
| 8 | ナット | A276 410 | |||
| 9 | ナット | A194 2H | A194 4 | A194 8 | A194 8m |
| 10 | ネームプレート | ss | |||
| 11 | ハンドホイール | A197 | |||
| 12 | 腺 | A216 WCB | A351 CF8 | ||
| 13 | パッキング | 柔軟なグラファイト | PTFE | ||
| 14 | ボンネット | A105 | A276 304 | A182 F304（L） | A182 F316（L） |
| 15 | 幹 | A182 F6 | A182 F304 | A182 F304（L） | A182 F316（L） |
| 16 | ディスク | A276 420 | A276 304 | A276 304（L） | A276 316（L） |
| 17 | 中くらい | 水、油、ガス | 水、油、ガス | 酸、水、油、ガス | |
| 18 | 温度 | -29ºC〜425ºC | -29ºC〜550ºC | -29ºC〜550ºC | |
| サイズ | S | L | T | W | H≈ | 重量（kg）≈ | ||||||
| インチ | dn | ansi | 彼はそうです | 800lb | 2500 lb | a n s i | ビッグ、bs | J I s | 800lb | 2500 lb | ||
| NPI | RC | pt | ||||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 2.2 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 2.4 | 11.6 | ||
| 1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 4.1 | 10.8 | ||
| 11/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 6 | 26.0 | ||
| 11/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 7 | 26.4 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 10.5 | 43.8 | ||
