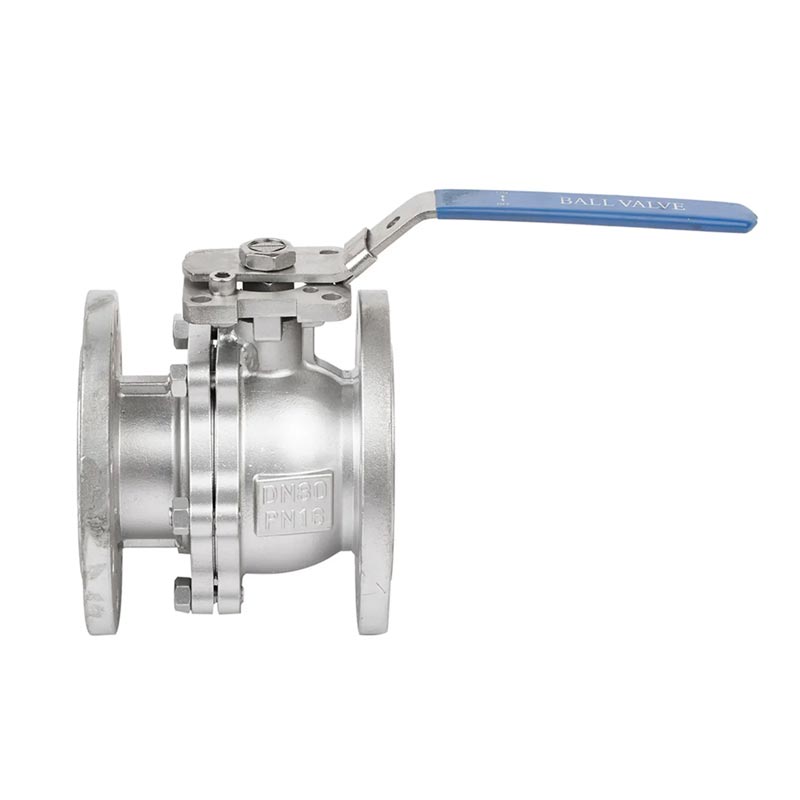

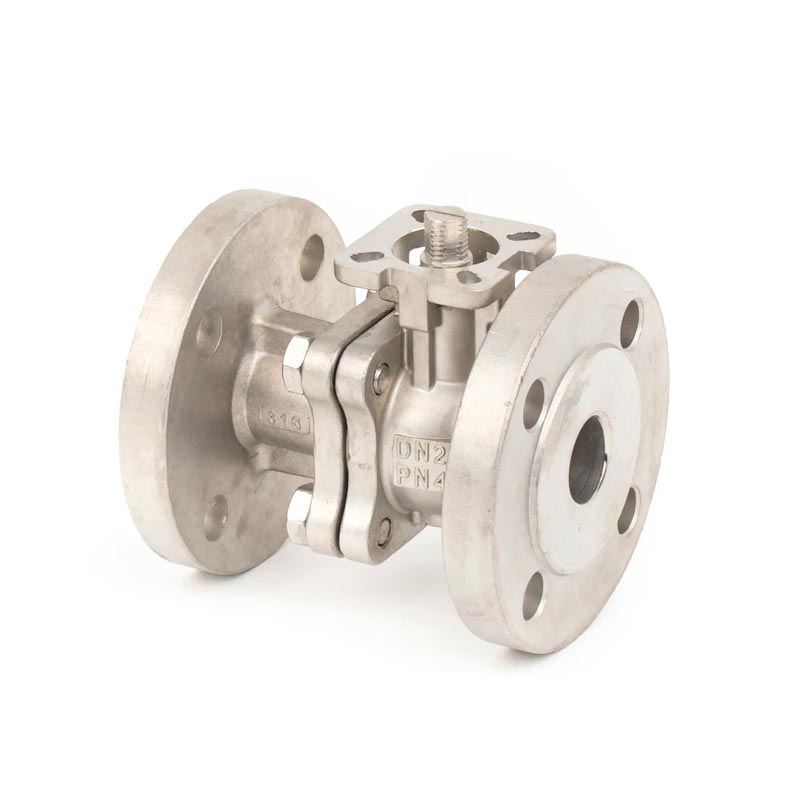

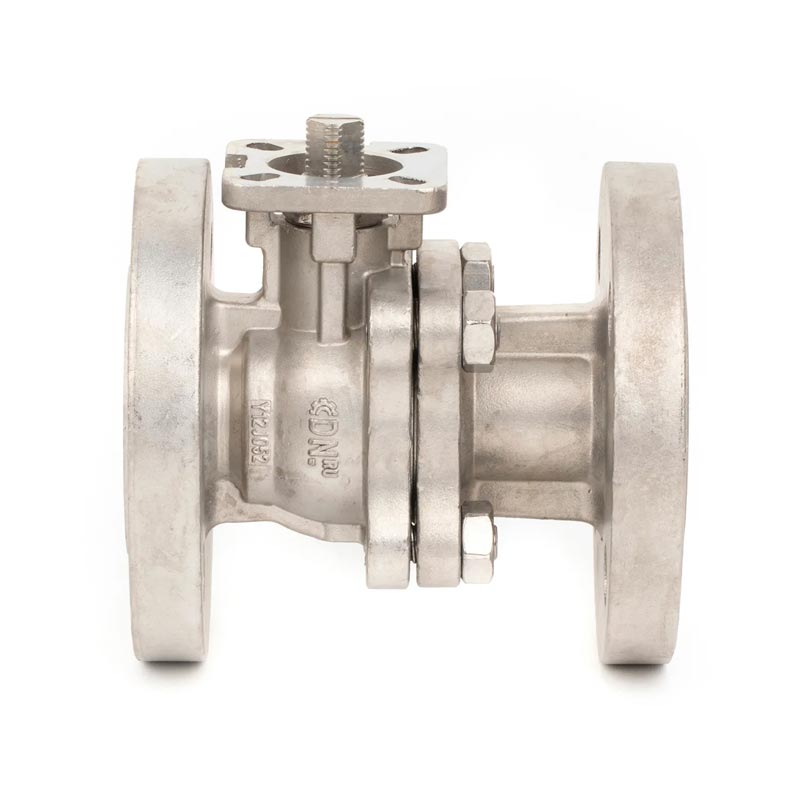

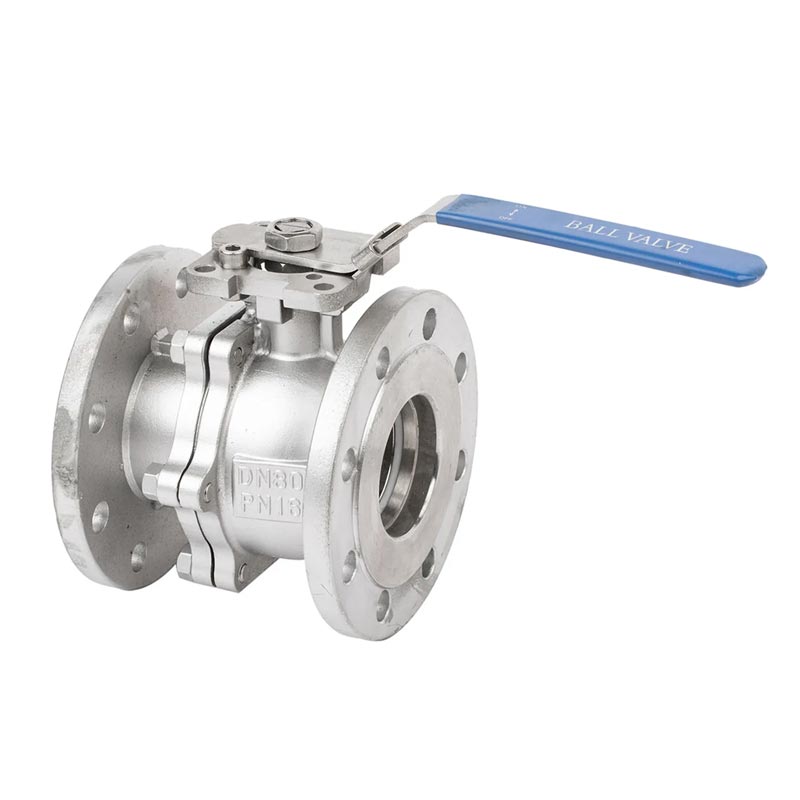

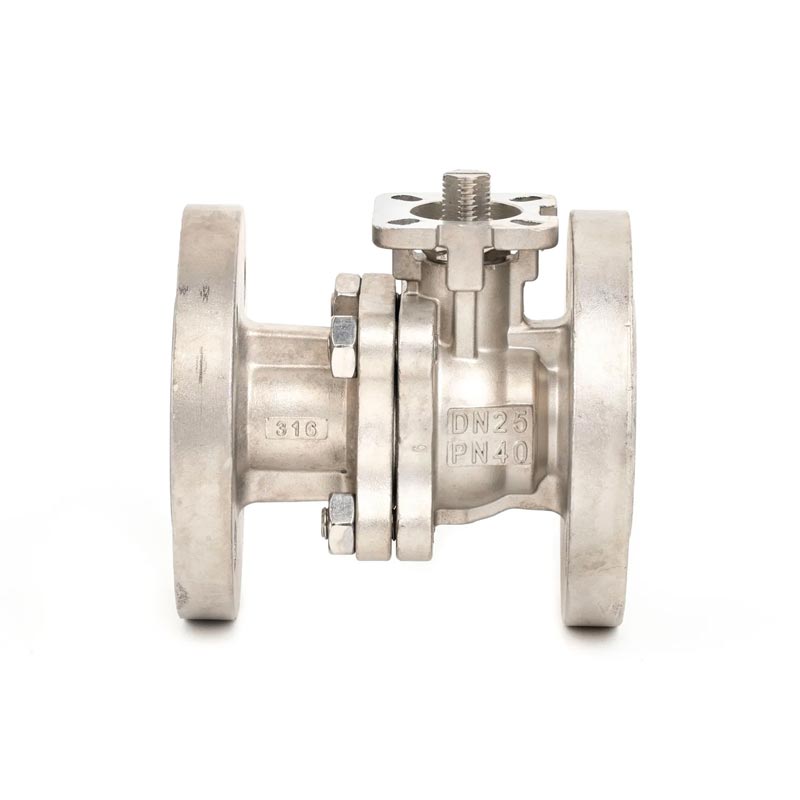

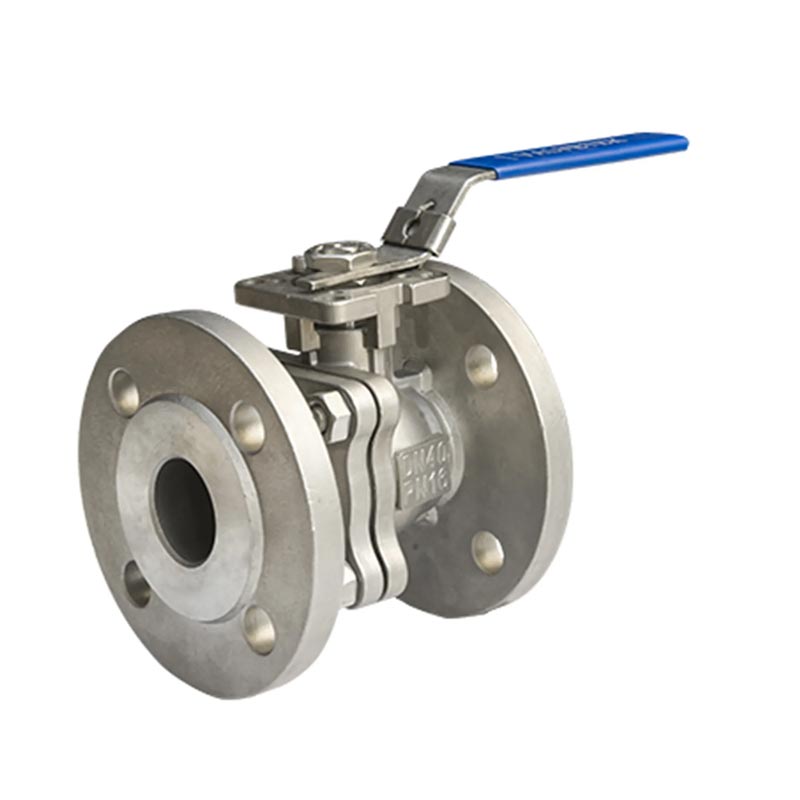

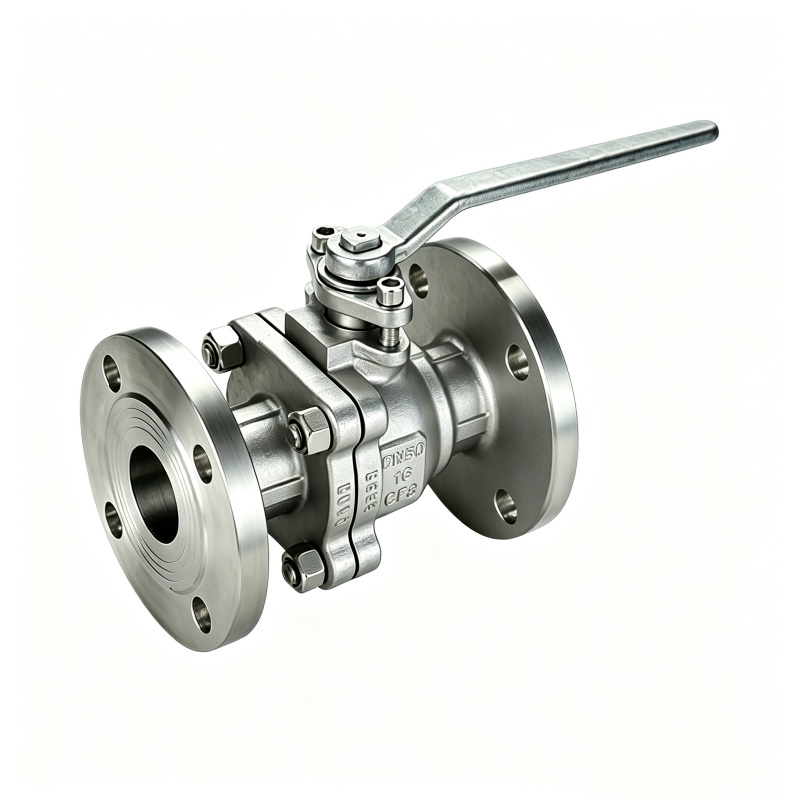

PN16/40 2PC DIN フランジ付きステンレス鋼ボールバルブ、ISO5211 直接取り付けパッド付き

温州Joepai Valve Co., Ltd.の高品質PN16/40 2PC DINフランジ付きステンレス鋼ボールバルブ（ISO5211直接取り付けパッド付き）は、当社のコア製品の1つです。最高のシール性能と耐食性を備えています。製品設計から生産、納品に至るまで、すべてのリンクは経験豊富な技術チームによって厳密に管理されています。製品の品質は優れており、配達も迅速です。製品は世界中に輸出されています。

お問い合わせを送信

製品説明

Joepai 耐久性のある PN16/40 2PC DIN フランジ付きステンレス鋼ボールバルブ ISO5211 直接取り付けパッドは 2 ピースです DIN規格に基づいて設計・製造されたステンレス製ボールバルブ、さまざまな産業用流体制御シナリオに適しています。 2PC DIN フランジ付きステンレス鋼ボールバルブは高品質のステンレス鋼で作られています。最高の耐食性と耐高圧性を備えています。市場。石油、化学、天然ガス、食品、製薬、水処理およびその他の産業、特に適しています頻繁な開閉や高温を必要とする作業環境に適しています。漏れゼロ要件。

製品規格

設計規格:ASME B16.34
エンドフランジ:DIN2633 PN16
対面:BS EN558-1 DIN3202 F4/F5
検査およびテスト:API598/EN 12266

製品の特徴

材質: カーボンスチール WCB/DIN1.0619
ステンレス鋼 304/1.4308
ステンレス鋼 316/1.4408
作動圧力:DN15~DN50 PN40;DN65~DN100 PN16
フルポート
ISO5211 直接取り付けパッド
防噴出ステム設計
静電気防止装置
ロック装置
操作:手動またはアクチュエーター
インベストメント鋳造
使用温度:-20℃〜150℃
適切な媒体: 水、油、ガス

製品の用途

1. 鉱業・鉄鋼業
2. 石炭およびスラリー産業
3. 製紙産業
4. 発電所
5. 石油・化学工業
6. 肥料および製薬産業
7. 廃水・汚泥・下水処理業

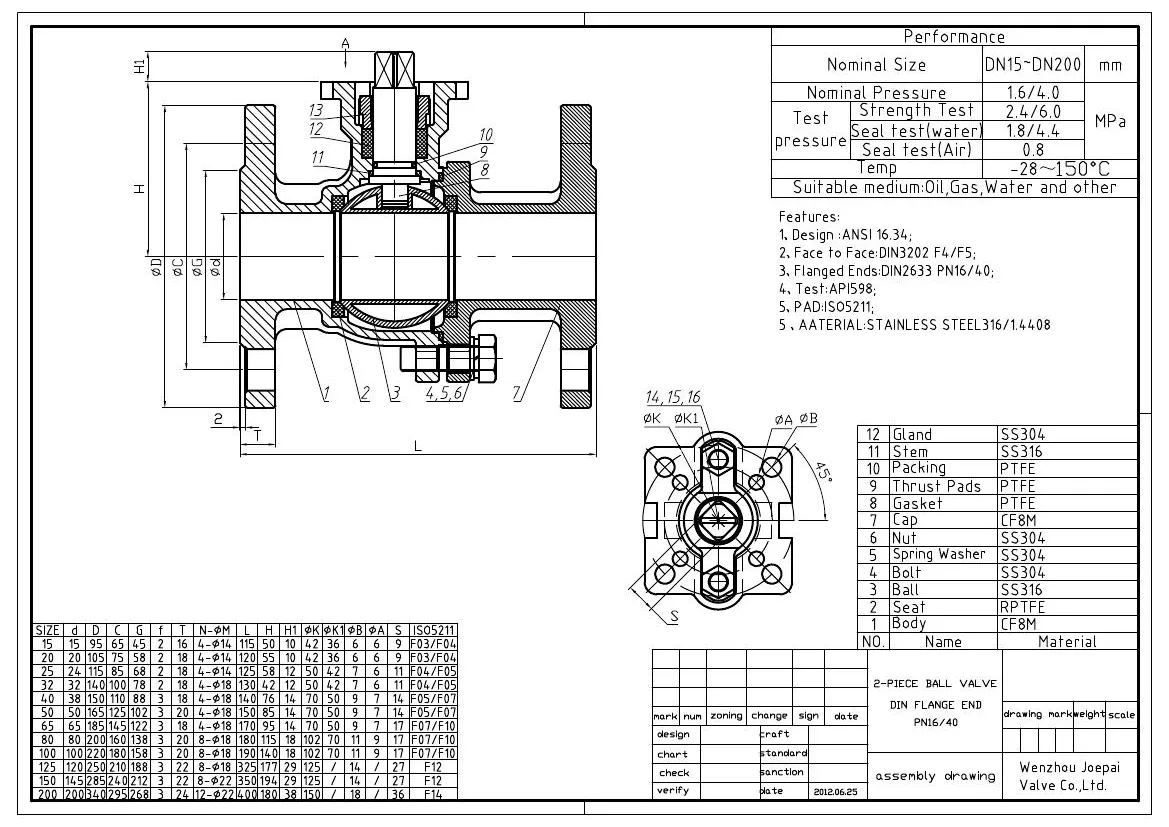

2PC DIN Flanged Stainless Steel Ball Valve

主要部品と材質

1	体	WCB/CF8/CF8M	9	スラストパッド	WCB/CF8/CF8M
2	シート	PTFE	10	パッキング	WCB/CF8/CF8M
3	ボール	SS304/SS316	11	幹	SS304/SS316
4	ボルト	SS304/SS316	12	腺	SS304/SS316
5	スプリングワッシャー	SS304/SS316	13	ナット	SS304/SS316
6	ナット	SS304/SS316	14	スプリングワッシャー	SS304/SS316
7	キャップ	WCB/CF8/CF8M	15	レバー	SS
8	ガスケット	WCB/CF8/CF8M

主な寸法

DN	d	D	C	G	f	T	N-M	L	H	W	K	マ
15	15	95	65	45	2	16	4-14	115	76	150	42	M5
20	20	105	75	58	2	18	4-14	120	78	150	42	M5
25	24	115	85	68	2	18	4-14	125	90	180	42	M5
32	32	140	100	78	2	18	4-18	130	94	180	50	M6
40	38	150	110	88	3	18	4-18	140	124	244	70	M8
50	46	165	125	102	3	20	4-18	150	132	244	70	M8
65	62	185	145	122	3	18	4-18	170	170	285	70	M8
80	74	200	160	138	3	20	8-18	180	180	285	102	M10
100	93	220	180	158	3	20	8-18	190	194	285	102	M10
125	120	250	210	188	3	22	8-18	325	225	750	125	M12
150	145	285	240	212	3	22	8-22	350	275	750	125	M12
200	200	340	295	168	3	24	12-22	400	340	1000	125	M12
