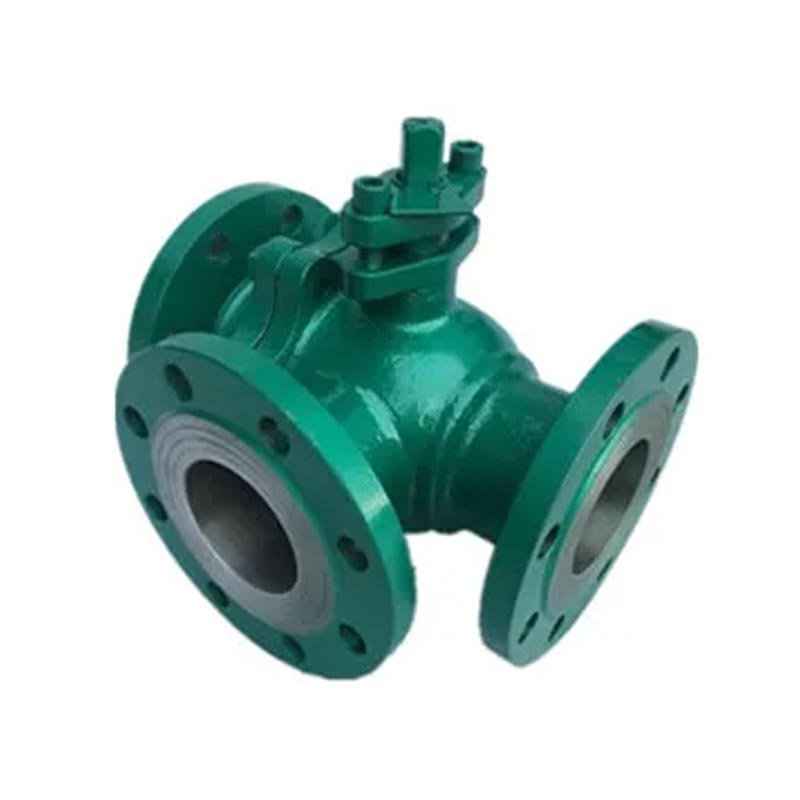

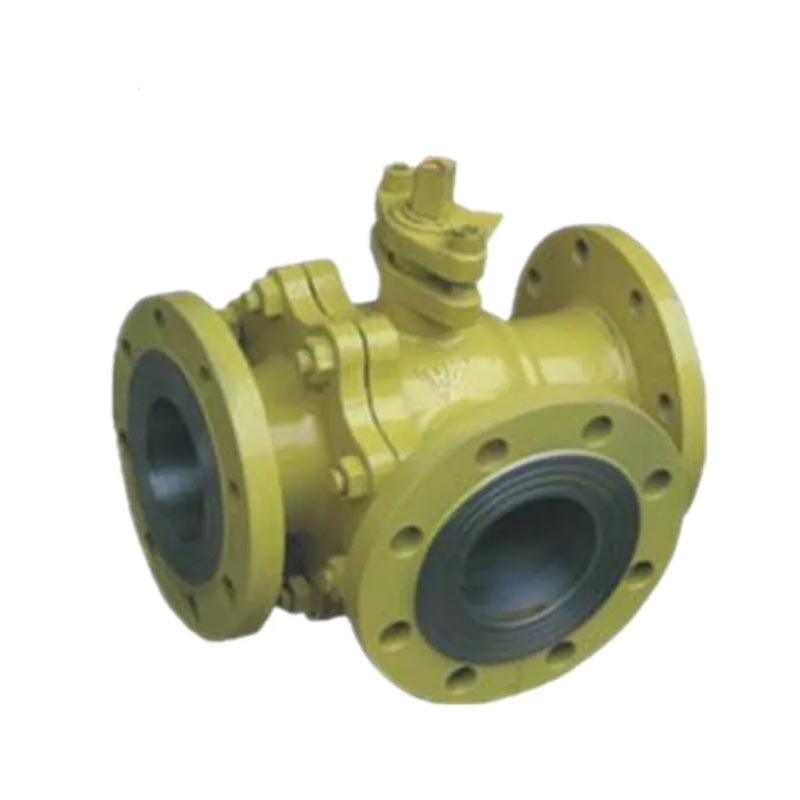

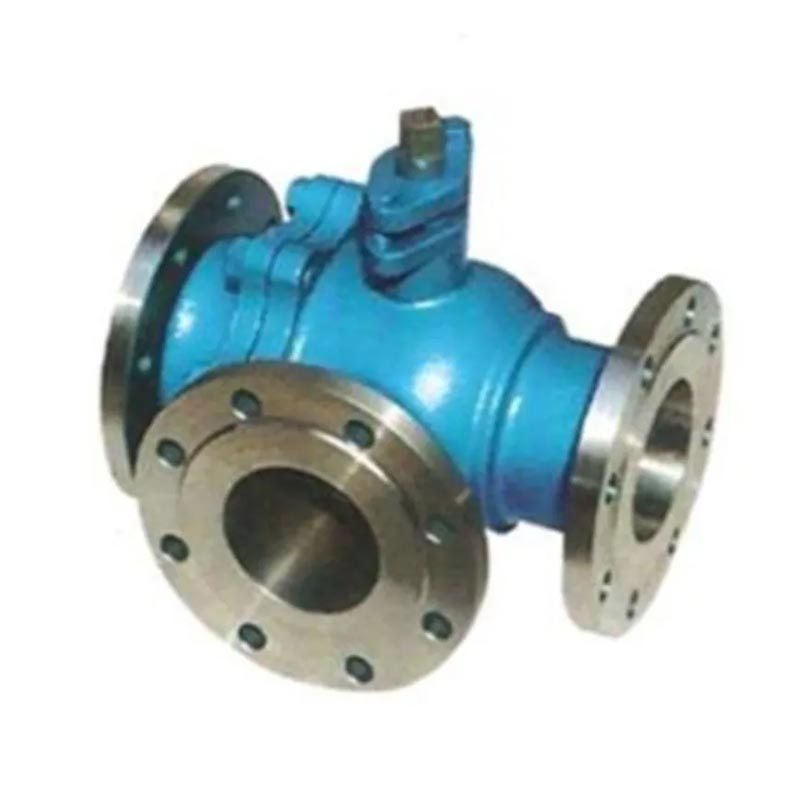

PN16 3ウェイボールバルブ

Joepai PN16 3ウェイボールバルブは、高品質のステンレス鋼（CF8/CF8M）または炭素鋼（WCB）鋳物で作られており、コンパクトな構造とクリアフローチャネルを備えています。 L字型またはT字型の三方迂回、マージ、スイッチングなど、さまざまな制御モードを実現できます。 PN16 3ウェイボールバルブは、化学、医薬品、食品および飲料、水処理、機械的自動化産業などの培地の多方向スイッチングのために、流体システムで広く使用されています。

お問い合わせを送信

製品説明

ChinaJoepai PN16 Three Way Ball Valveには柔軟なフローの利点がありますコントロール、高いシーリングパフォーマンス、および標準のフランジインターフェイス、それを作成する産業用自動化におけるマルチチャネル流体スケジューリングに理想的なバルブシステム。

仕事のやり方

L字型フローチャネルを備えたボールバルブが採用されています 2サイドシート。主にフローパスの反転に使用されます。
T字型フローチャネルを備えた3方向ボールバルブが採用されています 4フェイスバルブシート。閉じたチャネル。主に転換、混合、逆転、および完全に開いているために使用されます 3つのチャネル。

製品技術

テクニック：
タイプ：Q45F、Q345F、Q645F、Q945F
ボア：NPS½〜NPS6、DN15〜DN150
評価：Class150〜Class300、PN16〜PN40
材料：炭素鋼、ステンレス鋼、合金鋼、デュプレックスステンレス鋼鉄

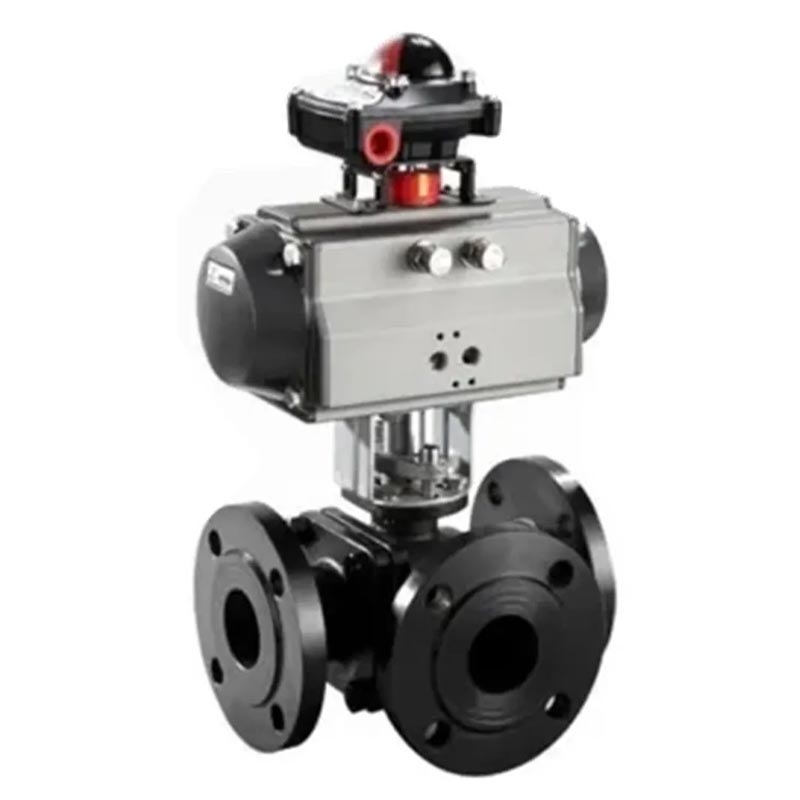

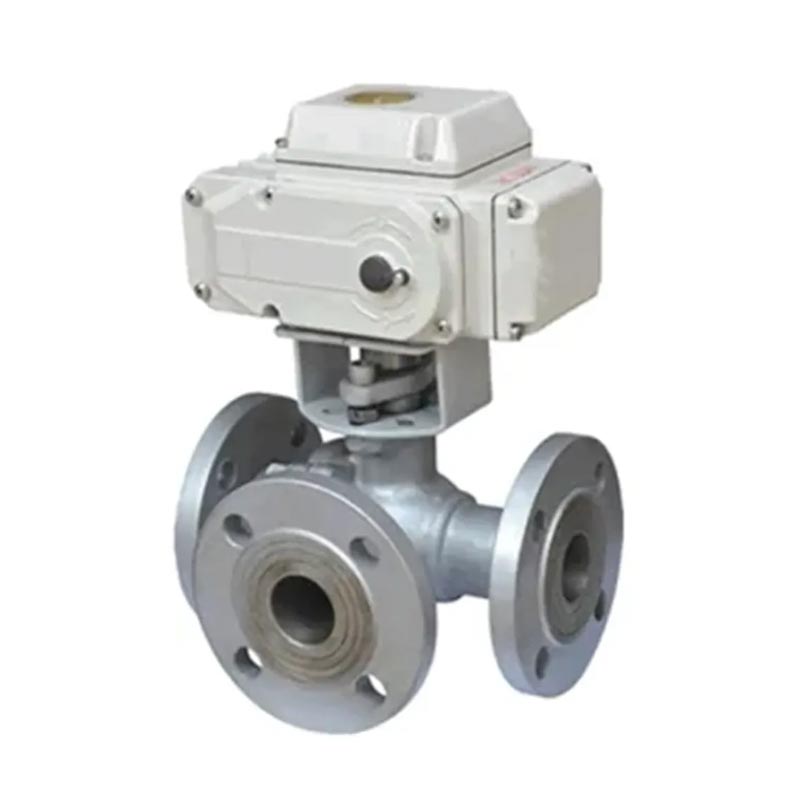

操作：手動、ギア操作、電気操作、空気圧操作
該当する：石油、化学、天然ガス、石油化学、石炭化学物質などの上

PN16 Three Way Ball Valve

主な部品と材料

1	体	WCB/CF8/CF8M	8	幹	SS304/SS316/SS
2	キャップ	WCB/CF8/CF8M	9	洗濯機を押してください	PTFE
3	キャップ	WCB/CF8/CF8M	10	パッキング	PTFE
4	ボール	SS304/SS316/SS	11	腺	SS304/ss
5	シート	PTFE	12	ステムナット	SS304/ss
6	ガスケット-A	PTFE	13	退却のみをブロックします	SS304/ss
7	ガスケット-B	PTFE

主な寸法

サイズ	で	2	2 1/2	3	4	6	8	10	12	14	16
サイズ	mm	50	65	80	100	150	200	250	300	350	400
L/L1（RF/BW）	で	17.75	20.00	22.75	26.5	36.00	40.25	50.00	56.00	/	/
L/L1（RF/BW）	mm	451	508	578	673	914	1022	1270	1422	/	/
L2（RTJ）	で	17.88	21.25	23.00	26.88	36.50	40.88	50.88	56.88	/	/
L2（RTJ）	mm	454	540	584	683	927	1038	1292	1445	/	/
H	で	7.50	9.00	11.00	14.12	15.75	18.88	20.50	26.38	/	/
H	mm	190	230	280	360	400	480	520	670	/	/
W	で	24	32	32	32	32	40	40	40	/	/
W	mm	600	800	800	800	800	1000	1000	1000	/	/
wt（kg）	RF/RTJ	68	95	120	185	675	1100	1650	2300	/	/
wt（kg）	bw	54	74	91	122	555	918	1355	2950	/	/
