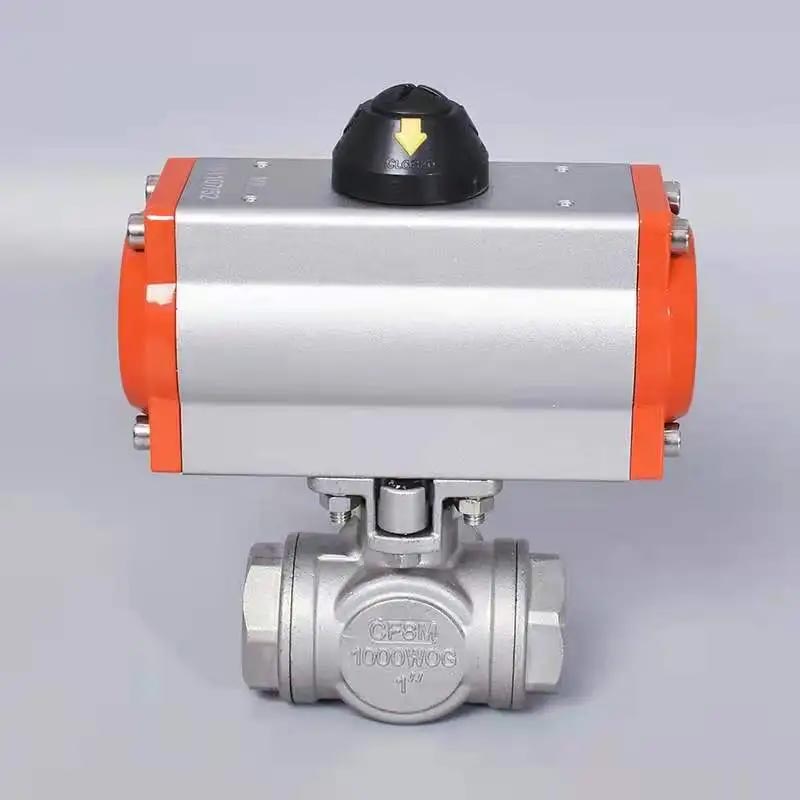

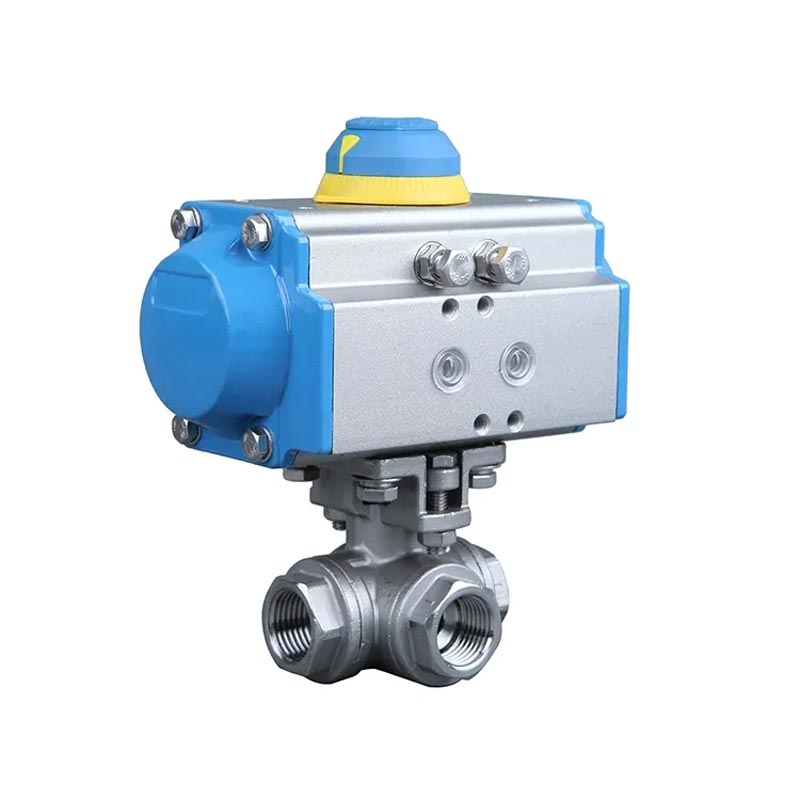

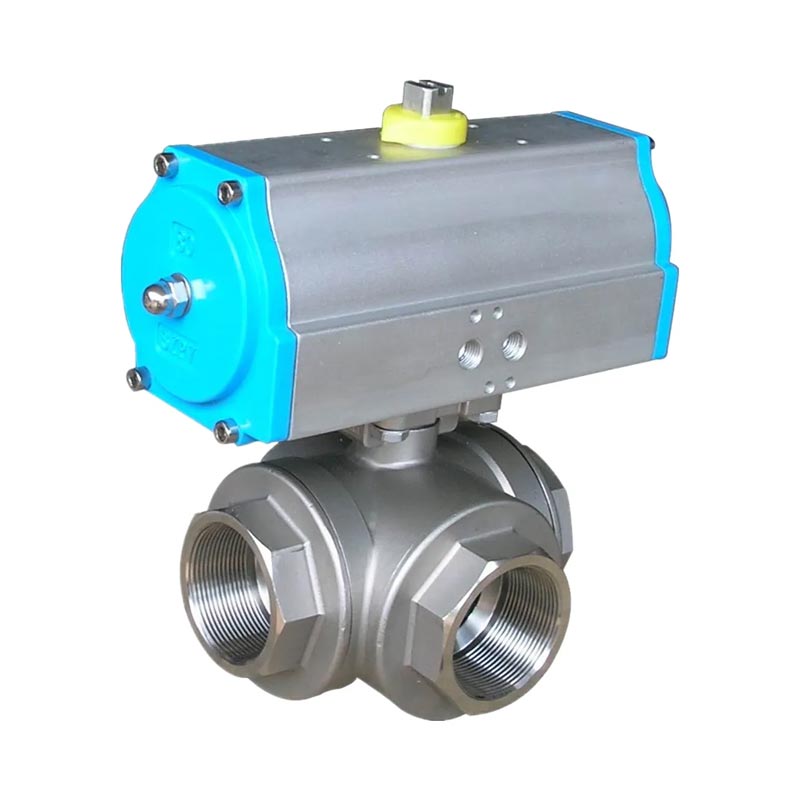

JOEPAI ステンレス鋼ねじ込み三方空気圧ボールバルブの特徴 高品質の 304 または 316 ステンレス鋼鍛造バルブボディが装備されています。 高性能複動または単動空気圧アクチュエータを使用して、 自動開閉制御。コンパクトなねじ接続 設置やメンテナンスが容易な構造で、さまざまな用途に対応します。 NPT や BSP などの規格に準拠し、PTFE または強化シール材を使用 シール部分に。 T字型またはL字型チャンネルに適しています 構造を構築し、媒体の迂回、結合、または切り替えを実現できます。 操作。流体自動制御システムで広く使用されています。
インベストメント鋳造体
使用圧力 1000W.O.G.
調整可能なステムパッキン
純粋なテフロンシールとシート
温度範囲: -60 ～ 450 °F
ISO5211 アクチュエーター用直接取り付けパッド設計
顧客の要望に応じた防爆ステム、ソリッドボール
水中 100 psi の空気で 100% 漏れテスト済み
静水圧試験圧力: 1500psi
ロック装置ハンドル（オプション）
| 1 | 体 | CF8/CF8M | 8 | 幹 | SS304/SS316/SS |
| 2 | キャップ | CF8/CF8M | 9 | スラストワッシャー | PTFE |
| 3 | キャップ | CF8/CF8M | 10 | パッキング | PTFE |
| 4 | ボール | SS304/SS316/SS | 11 | 腺 | SS304/SS |
| 5 | シート | PTFE | 12 | ステムナット | SS304/SS |
| 6 | ガスケット-A | PTFE | 13 | ブロックのみの撤退 | SS304/SS |
| 7 | ガスケット-B | PTFE |
| NPS | D | L | h1 | h2 | E | ラ | Rb | Rc | ロード | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| 製品名 | 空気圧付き 3 方ステンレス鋼ねじ込みボールバルブ アクチュエーター |
| 1.材質 | ステンレス鋼304/316/304L/316L (CF8/CF8M/CF3/CF3M) |
| 2. サイズ | 1/4''～4'' (DN6～DN100) |
| 3.証明書 | ISO9001 & CE |
| 4. ポート | 縮小/フルポート |
| 5. 使用圧力 | 1000PSI(PN63/6.3Mpa) |
| 6. 接続の終了 | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. 作業温度 | -20～300℃ |
| 8. 適切な培地 | 水、天然ガス、石油および一部の腐食性液体 |
| 9. シール | PTFE、RPTFE、PPL |
| 10. ロック | オプション |
| 11. 検査とテスト | API598によると |
| 出荷 | |
| 納期 | 20~30日 |
| パッケージ | 標準輸出合板ケース |
| 出荷港 | 寧波/上海、中国 |
| 配送条件 | Exw、FOB、CFR、CIFなど |
| 支払い条件 | T/T、ウェスタンユニオンなど |
| 30% 前払い、残りの 70% は発送前またはコピーに対して支払われます BLの | |
| 保証 | 工場出荷後18ヶ月 |
| アドバンテージ | OEMが適用可能 |
| その他 | フランジボールバルブ、ゲートバルブ、グローブバルブ、 逆止弁、消火栓弁、増圧弁、全溶接 ボールバルブ＆Yストレーナ等 |
