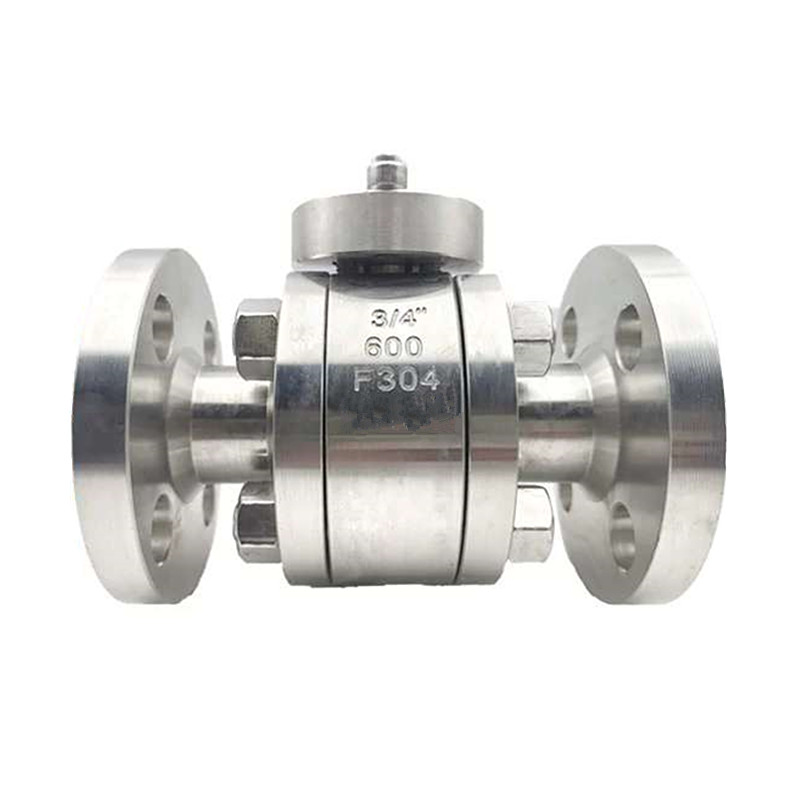

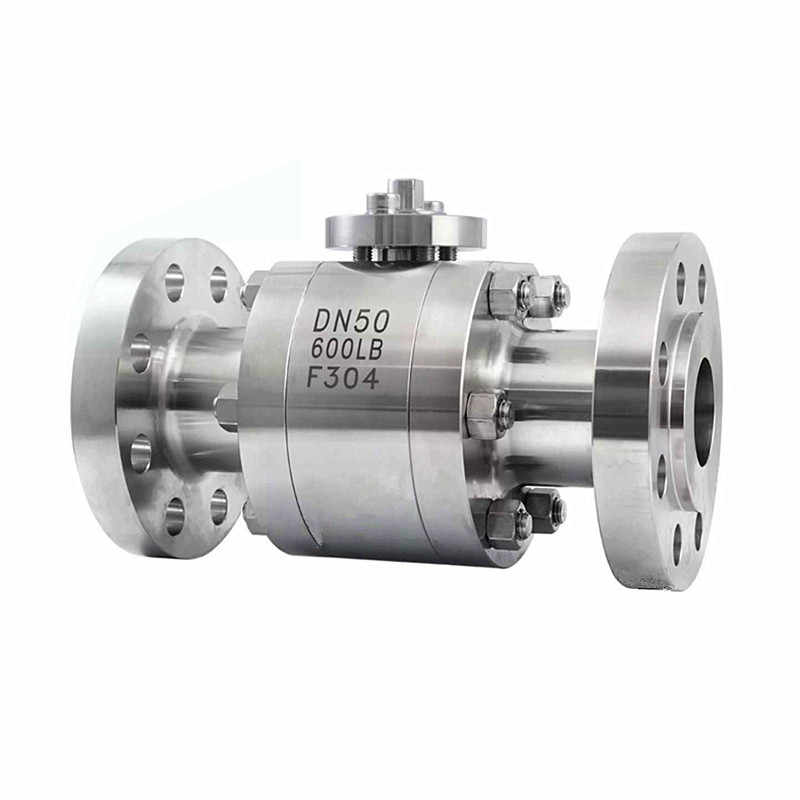

ANSI フランジ付き高圧鍛造ボールバルブ 600LB

JOEPAI バルブは、2003 年以来、ANSI フランジ付き高圧鍛造ボールバルブ 600LB 市場に深く関与しており、ANSI フランジ付き高圧鍛造ボールバルブ 600LB のカスタマイズおよび輸出サービスに重点を置いています。 豊富なOEM経験と国際的な鍛造高圧バルブ プロジェクトマッチングレコード。高圧、高温、腐食性媒体などの過酷な条件を伴う産業用途では、多くの場合、鋳造バルブよりも鍛造ボールバルブがより信頼性の高い選択肢となります。鋳造プロセスを使用する一般的なボールバルブとは異なり、鍛造バルブは独自の製造方法により構造強度と耐圧性を大幅に向上させます。安全性、信頼性、最大強度が交渉の余地のない過酷な条件には、鍛造ボールバルブをお選びください。

設計上の利点

スリーピースボディ設計: バルブボディは 2 つの部分に分割されており、コンポーネントのメンテナンスと交換が容易になり、ダウンタイムが短縮され、同時にバルブ全体の強度とシール性能が向上します。

鍛造鋼材：バルブ本体、ボール、バルブステムはすべて高品質の鍛造鋼（A105、F304、F316など）で作られており、高強度と優れた耐食性を備えています。さまざまな化学媒体の侵食に耐え、バルブの耐用年数を延ばします。

フローティングボール設計: ボールは媒体の圧力下で自由に浮き、バルブシートにしっかりとフィットし、良好なシール効果を形成し、漏れのリスクがありません。

フランジ接続：ASME B16.5規格に準拠した標準フランジ接続方式を採用し、取り付けの信頼性とシール性能を確保します。

防火設計: API 607 規格に準拠したバルブは、火災の場合でもシール性能を維持し、媒体の漏れを防ぎ、システムの安全性を確保します。

静電気防止装置: 静電気防止装置が内蔵されており、静電気の蓄積を効果的に防止し、火災や爆発の危険性を軽減し、可燃性および爆発性媒体の制御に特に適しています。

複数の動作モード: 手動、空気圧、電気、または油圧アクチュエータを装備して、遠隔自動制御を実現できます。

バルブの設計が決定したら、熟練の技術者が鍛造工程を進めます。鍛造では、機械的な力を加えて (多くの場合熱と組み合わせて)、金属を高強度で緻密な部品に成形します。バルブ本体と内部部品の両方が鍛造されているため、非常に堅牢で耐久性の高いバルブが得られ、最も要求の厳しい条件下でも信頼性の高い性能を発揮します。

技術仕様

呼び径: 1/2インチ～8インチ (DN15～DN200)

圧力クラス: 150LB〜600LB

温度範囲：-29℃～+425℃

接続方式：フランジ接続（ASME B16.5規格準拠）

動作モード: 手動、空気圧、電気、油圧

設計標準: API 608、ASME B16.34

試験規格: API 598、ISO 5208

防火設計: API 607

適用媒体：水、油、ガス、化学媒体など

鍛造ボールバルブ部品の材質

主な寸法

C娘150ポンド                                                                                                                                                                                                                                                                                                                                                        単位：mm

C娘300ポンド                                                                                                                                                                                                                                                                                                                                                     単位：mm

C娘600ポンド                                                                                                                                                                                                                                                                                             単位：mm

NPS	DN	d	L			フランジ						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
