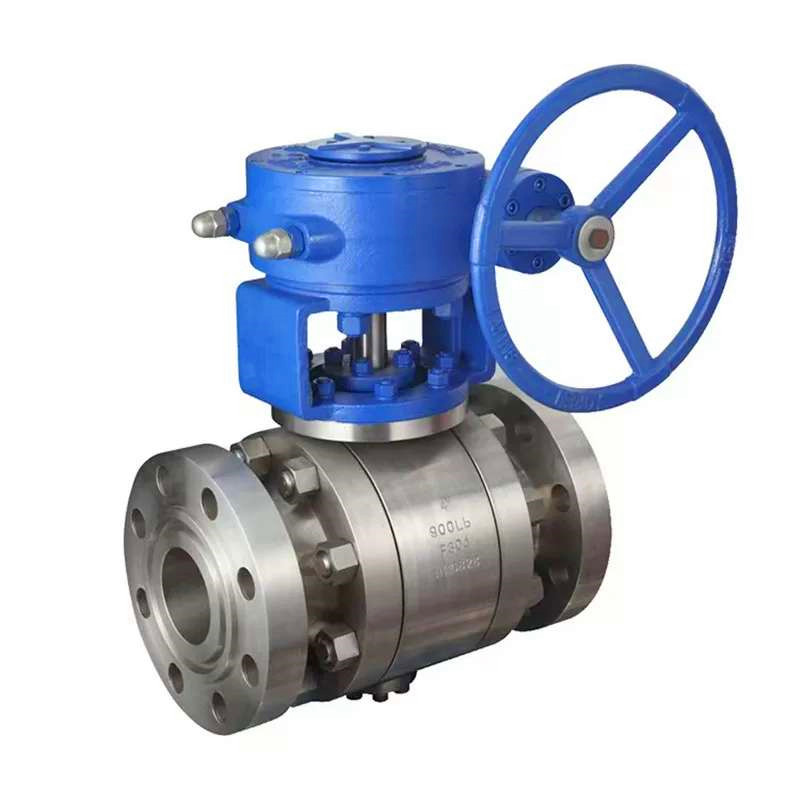

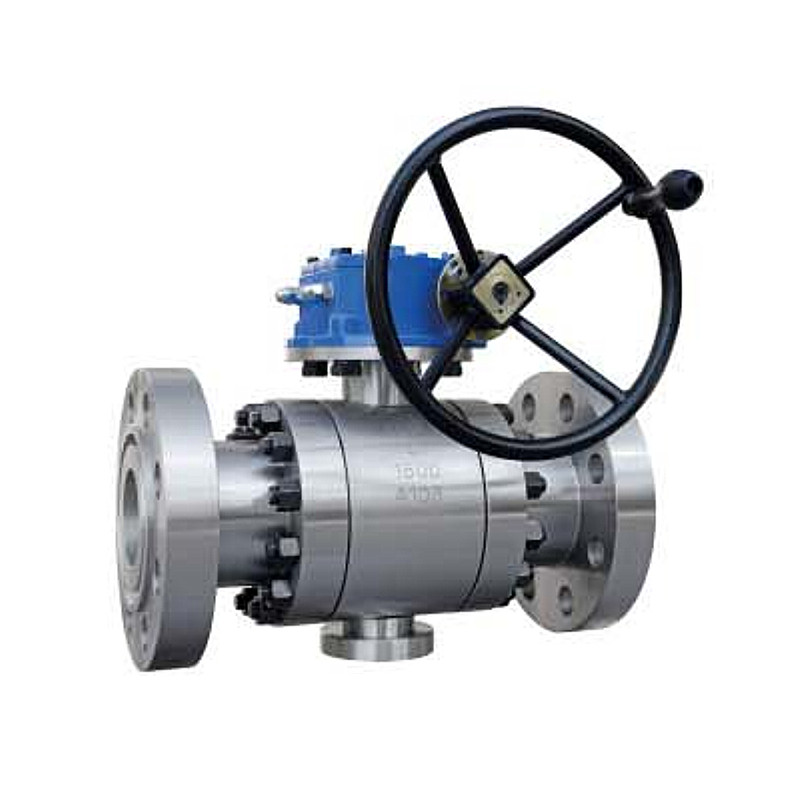

鍛造ステンレス鋼製 3 ピースフランジトラニオンボールバルブ

JOEPAI サプライヤーの耐久性のある鍛造ステンレス鋼 3 ピースフランジトラニオンボールバルブは、高い信頼性と耐食性を必要とする産業用途向けに設計されており、ASTM A182 F304 および F316L ステンレス鋼で作られており、高い強度を備えており、石油、天然ガス、化学工学などの産業における高圧環境に特に適しています。3 セクション構造とフランジ接続方式と組み合わせることで、メンテナンスとコンポーネントが容易になります。交換するため、ダウンタイムが短縮されます。

お問い合わせを送信

製品説明

JOEPAI 鍛造ステンレス鋼 3 ピースフランジトラニオンボールバルブは 3 つのコンポーネントで構成されており、分解とメンテナンスが容易です。パイプライン全体を分解せずに内部部品を交換できるため、メンテナンスの時間とコストが大幅に削減されます。バルブ本体はASTM A182 F304またはF316Lステンレス鋼製で、高強度と優れた耐食性を備えています。高圧、高温、腐食性媒体などの過酷な条件を伴う産業用途では、多くの場合、鋳造バルブよりも鍛造ステンレス鋼ボールバルブがより信頼性の高い選択肢となります。鋳造プロセスを使用する一般的なボールバルブとは異なり、鍛造バルブは独自の製造方法により構造強度と耐圧性を大幅に向上させます。安全性、信頼性、最大強度が交渉の余地のない過酷な条件には、鍛造ボールバルブをお選びください。

製品の特徴

鍛造鋼材: バルブ本体、ボール、ステムはすべて高品質の鍛造ステンレス鋼 (F304、F316) で作られており、鋳造欠陥を排除するために精密鍛造によって加工され、高い強度と良好な耐食性を確保しています。
フルポート設計：フルポート設計により流体流路を最適化し、圧力損失を低減し、流量制御効率を向上させます。
トラニオンに取り付けられた（固定）ボール設計を使用したボールバルブは、動作中にボールが安定した状態を保ち、シールコンポーネントの摩耗を軽減します。
フランジ接続: ASME B16.5 規格に準拠した RF (レイズドフェイス) フランジ接続を採用し、信頼性の高いしっかりとした取り付けを保証します。
信頼性の高いシール性能: バルブシートは PTFE 、PEEK、または金属シール材を使用しており、高圧および高温条件下でも漏れのないシールを保証します。
防火設計: API 607 防火規格に準拠しており、火災などの極端な状況でもシール性能を維持し、システムの安全性を確保します。
静電気防止および防噴ステム設計: 電気的安全性と動作の安定性を高めるために、静電気防止装置と防噴ステムが装備されています。
複数の動作モード: さまざまなアプリケーションシナリオの要件を満たすために、空気圧、電気、油圧アクチュエータなどの手動操作または自動制御をオプションで選択できます。
低流れ抵抗設計: 滑らかな内部流路により流れ抵抗が低減され、エネルギー消費が効果的に低減され、システム効率が向上します。

技術仕様

呼び径: 2インチ～36インチ (DN50～DN900)
公称圧力: 600LB ～ 2500LB
動作温度: -29℃～425℃
材質: 鍛造スチール (A105、F304、F316)
シール材: PTFE、RPTFE、PEEK、メタルシール
ASME B16.5 規格に準拠したフランジ接続
動作モード: 手動、空気圧、電気、油圧 (オプション)
設計基準: API 608、ASME B16.34
テスト基準: API 598

応用分野

石油とガス: 高圧石油/ガス輸送パイプライン、製油所、天然ガス処理施設で使用されます。
化学産業: 酸、アルカリ、塩溶液などの腐食性媒体の取り扱いに適しています。
電力産業: 発電所の冷却水システムと蒸気パイプラインに適用されます。
水処理と都市給水: 水質の安全性と安定したシステム動作を保証します。
オフショアエンジニアリング: 海水環境で優れた性能を発揮し、オフショアプラットフォームや船舶の流体制御システムに適しています。

主要部品材質

ボディとエンドピース:

鍛造炭素鋼 ASTM A 105;

鍛造ステンレス鋼 ASTM A 182 F 304 / F 304L;

鍛造ステンレス鋼 ASTM A 182 F 316 / F 316L;

合金鋼 ASTM A 182 F 11 / F 22

ボールとステム:

ASTM A 182 F304 / F316 (SS 304 / SS 316)

ASTM A 182 F304L / F316L (SS 304L / SS 316L)

ボールシートとボディシール:

PTFE バージン / 25% ガラス充填 - GFT / カーボン充填 - CFT

PEEK / デルリン / グラフォイル - グラファイトリング

グランドパッキン:

PTFE バージン / 25% ガラス充填 - GFT / カーボン充填 - CFT

Grafoil - グラファイトリング

スタッドとナット:

ASTM A 193 GR. B7/A194GR. 2時間目

S.S.304 / S.S.316

主な寸法

クラス 600LB 単位：mm

NPS	DN	d	L			フランジ						H	H1
NPS	DN	d	RF	RTJ	BW	D	D1	D2	f	b	N-φd	H	H1
2"	50	50	292	295	292	165	127	92	7	26	8-19	107	91.5
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	140	119
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	164	150
6"	150	150	559	562	559	355	292	216	7	48	12-29	222	192.5
8インチ	200	201	660	664	660	420	349	270	7	56	12-32	271	235
10"	250	252	787	791	787	510	432	324	7	64	16-35	317.5	280
12インチ	300	303	838	841	838	560	489	381	7	67	20-35	360	320
14"	350	334	889	892	889	605	527	413	7	70	20-39	390	350
16インチ	400	385	991	994	991	685	603	470	7	77	20-41	440	395
18インチ	450	436	1092	1095	1092	745	654	533	7	83	20-41	485	439
20"	500	487	1194	1200	1194	815	724	584	7	89	24-44	533	490
24インチ	600	589	1394	1407	1397	940	838	592	7	102	24-51	616	573
26インチ	650	633	1448	-	1448	1016	914.5	749	7	108	28-51	643.5	635
28"	700	684	1549	-	1549	1073	965	800	7	112	28-54	665	692
30"	750	735	1651	-	1651	1130	1022	857	7	114	28-54	753	690
32"	800	779	1778	-	1778	1194	1079.5	914	7	118	28-54	768	804
36"	900	874	2083	-	2083	1314	1194	1022	7	124	28-67	861	865

クラス 900LB 単位：mm

NPS	DN	d	L			フランジ							H	H1
NPS	DN	d	RF	RTJ	BW	D	D1	D2	D3	f	b	N-φd	H	H1
2"	50	50	368	371	368	215	165	124	95.25	7.92	38.5	8-25	126.5	105
3"	80	75	381	384	381	240	190.5	156	123.83	7.92	38.5	8-25	150	130
4"	100	100	457	460	457	290	235	181	149.23	7.92	45	8-32	172.5	158
6"	150	150	610	613	610	380	317.5	241	211.13	7.92	56	12-32	230	197
8インチ	200	201	737	740	737	470	393.5	308	269.88	7.92	64	12-39	285	250
10"	250	252	838	841	838	545	470	362	323.85	7.92	70	16-39	330	294
12インチ	300	303	956	968	965	610	533.5	419	381	7.92	79.5	20-39	366	334
14"	350	322	1029	1038	1029	640	559	467	419.1	11.13	86	20-42	415	368
16インチ	400	373	1130	1140	1130	705	616	524	569.9	11.13	89	20-45	452	408
18インチ	450	423	1219	1232	1219	785	686	594	533.4	12.7	102	20-51	501	461
20"	500	471	1321	1334	1321	855	749.5	648	584.2	12.7	108	20-54	544	506
24インチ	600	570	1549	1568	1549	1040	901.5	772	682.15	15.88	140	20-67	657	616
26インチ	650	617	1651	-	1651	1086	952.5	749	-	7	124	20-73	700	635
28"	700	665	1753	-	1753	1168	1022	800	-	7	143	20-79	727	635
30"	750	712	1880	-	1880	1232	1086	857	-	7	149	20-79	760	722
32"	800	760	2032	-	2032	1314	1156	914	-	7	157	20-86	795	755
36"	900	855	2286	-	2286	1461	1289	1022	-	7	172	20-92	886	846
