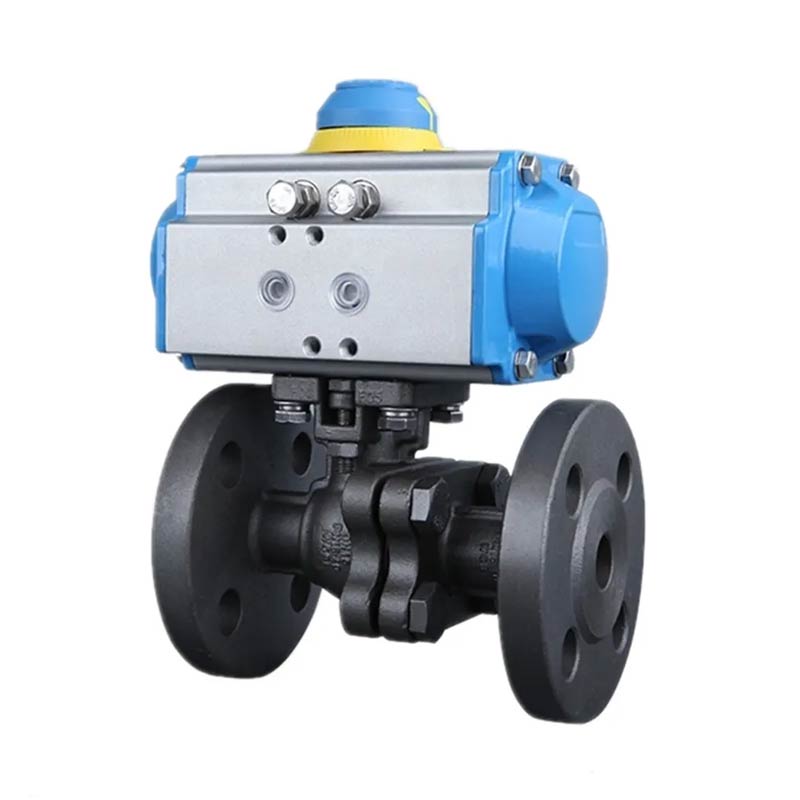

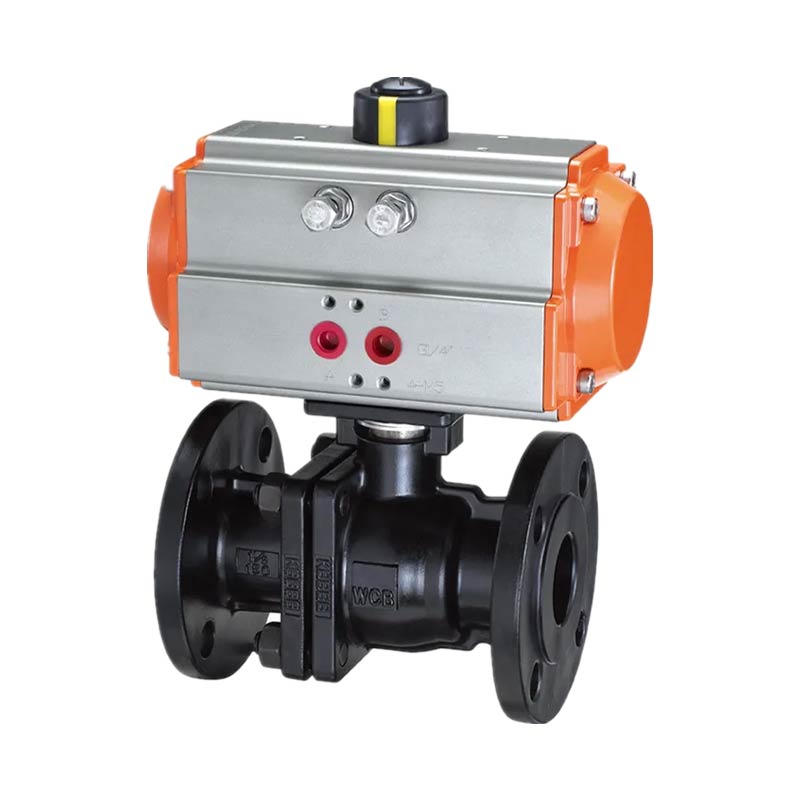

空気圧作動鋳鋼 2PC フランジボールバルブ

JOEPAI 耐久性のある空気圧作動鋳鋼 2PC フランジボールバルブは主に切断に使用されます またはパイプライン内の媒体を接続し、流体の調整や コントロール。中でも硬質シールのV型ボールバルブはせん断力が強い V 字型のコアと溶接された硬質合金の金属シートの間にかかる力、 繊維、小さな固体を含む媒体に特に適しています。 パイプライン上のマルチウェイボールバルブは、粒子などを除去するだけでなく、 流れの合流・分岐・切り替えを柔軟に制御 メディアのチャネルを閉じますが、他の 2 つのチャネルを接続するチャネルも閉じます。 このタイプのバルブは通常、パイプライン内に水平に設置する必要があります。

空気圧作動鋳鋼 2PC フランジボールバルブ、炭素鋼の表面 ハードシールボールバルブ本体は高度なスプレー技術を採用しており、 さまざまな作業条件に対応し、最高の硬度に達することができます。 HRC78。バルブシートのシール面の処理により、最大限の効果が得られます。 硬度はHRC72。ボールとバルブシートは対になって研削されており、すべて ボールバルブのシール面全体のシール領域は精密です 地面。水などの高温高圧媒体に適しています。 蒸気、石油、石炭、繊維、粘性および腐食性の媒体、および媒体 粒子付き。メタルシールボールバルブにはフローティングボールの2つの構造があります。 そして固定球。金属シートリングが球面に接触し、 均一なバネ荷重がシートリングに作用し、シート間にシールを形成します。 リングと球面。炭素鋼2PCフランジボールバルブ ばね荷重により補助シールを拡張し、間のシールを実現します。 バルブ本体とシートのスプリングの荷重は、 バルブシートと球体間の確実なシール。低圧下 条件に応じて、シーリング グリース注入システムを次の条件の間で設計できます。 バルブシートと球体のシール面。

製品の特徴:

空気圧作動鋳鋼 2PC フランジ ボール バルブは、産業オートメーション流体制御システム用に特別に設計されており、この製品は、高性能鋳鋼バルブ本体と高効率空気圧アクチュエータを統合し、優れた耐久性、シール性、高速開閉制御を実現します。主な機能は次のとおりです。

1. 高性能複動式またはスプリングリターン式（単動式）空圧アクチュエータを搭載しており、高速応答・高トルク出力により、素早い90度回転・開閉が可能で、高頻度の自動化制御の要求に応えます。

2. バルブ本体は高品質の鋳鋼 (WCB など) から精密鋳造および機械加工されており、優れた機械的強度と耐衝撃性を備え、中圧および高圧の用途や過酷な産業環境に適しています。

3. 2 ピースの分割ボディ設計はコンパクトかつ軽量で、取り付け、メンテナンス、内部バルブ コアの迅速な取り外しと交換が容易で、長期的なメンテナンス コストを大幅に削減します。

4. 強化ポリテトラフルオロエチレン (PTFE) または金属シール材で作られたバルブ シートは、精密研磨されたボールと漏れのないシールを形成し、広範囲の過酷な媒体や圧力下でも信頼性の高い遮断を保証します。

5. フルボアまたは縮小ボア設計により、流れ抵抗が最小限に抑えられ、パイプラインの圧力損失が効果的に低減され、高流量を必要とする用途に適しています。

6. 標準フランジ接続 (ANSI、JIS、DIN など) により、取り付けが簡単です。これらの製品は、水処理、石油化学、発電、製紙などの業界で広く使用されており、水、蒸気、石油、ガス、および特定の腐食性媒体を制御します。

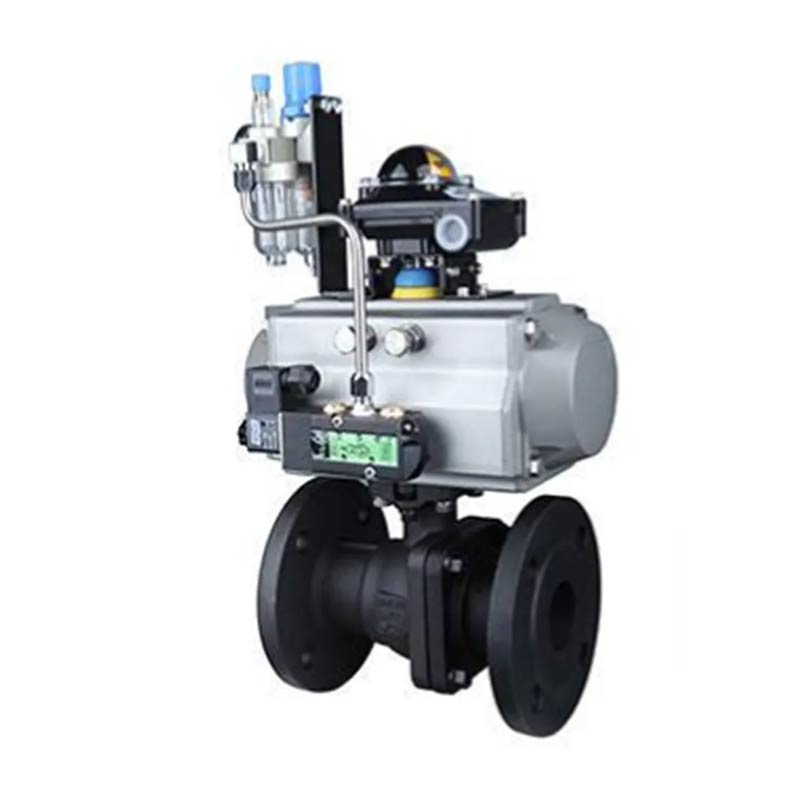

7. リミットスイッチ、ソレノイドバルブ、フィルター減圧バルブ、位置インジケーターなどのアクセサリを装備することができ、バルブの状態に関するリアルタイムのフィードバックを提供し、システムの統合と安全インターロック制御を可能にします。

安定した、効率的で長期にわたる自動流体制御ソリューションを提供するには、当社の空気圧フランジ付きボール バルブを選択してください。

主要部品と材質

主な寸法
